Сегодня я хочу поговорить о пневматической винтовке, которая занимала очень интересную нишу, спортивно-развлекательной стрельбы начального уровня.

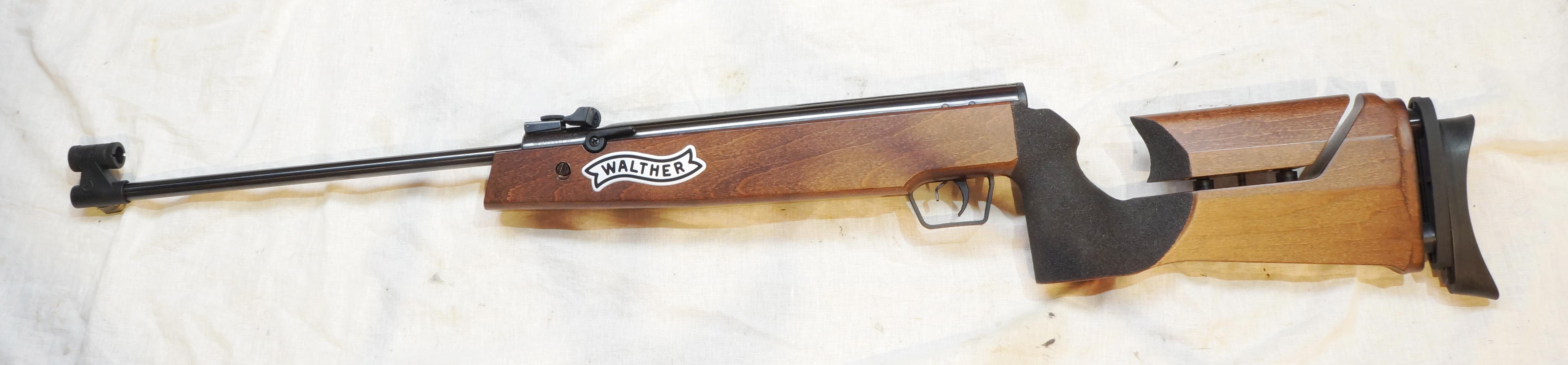

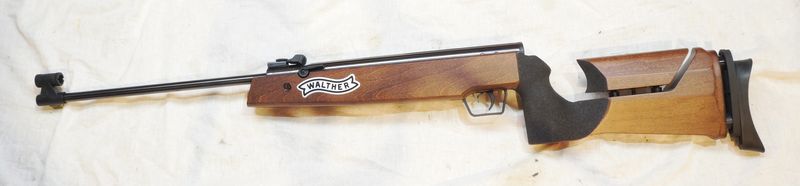

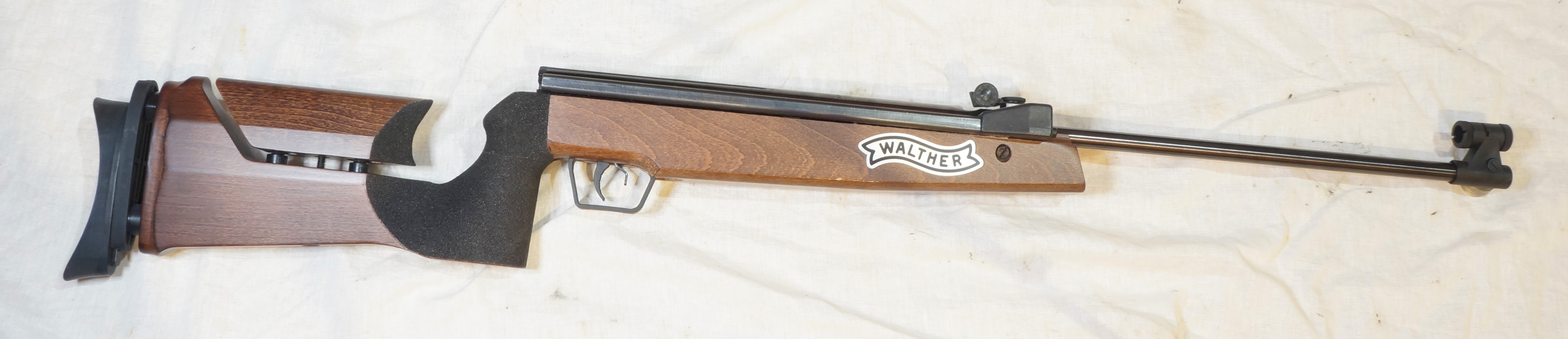

Герой обзора - Walther Jaguar, в действительности является слегка перелицованной Norica Europe. Сложно установить точные временные рамки производства модели, однако можно примерно ограничиться диапазоном с середины 90-х до середина 00-х годов. В то время многие модели Norica продавались как под собственным именем, так и компанией Umarex, под одним из своих брендов. Технически идентичные Norica Europe и Walther Jaguar отличаются только ложей. Walther Jaguar имел "спортивную" ложу с регулируемыми элементами, выполненную в общем стиле с матчевыми винтовками того времени.

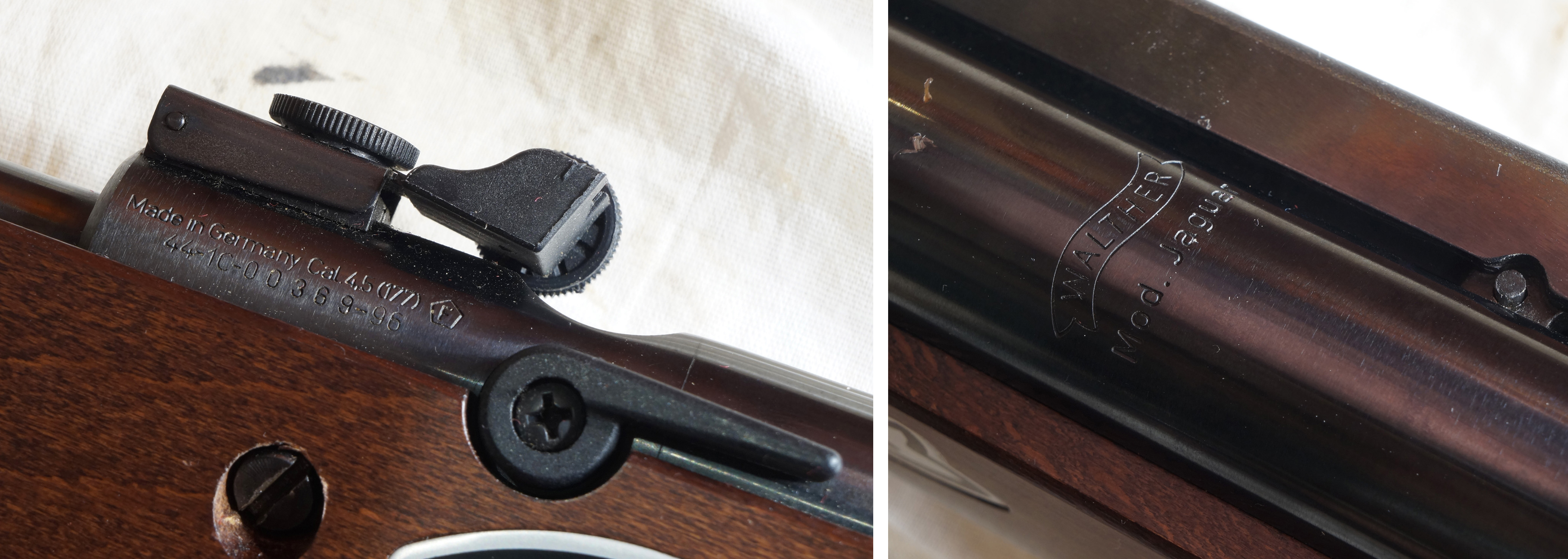

Не знаю, где именно производилась ложа и достаточно ли это для того, что бы можно было писать "Made in Germany". Однако, вопреки этой надписи, совершенно очевидно, что это самая обычная Norica, произведенная в Испании и даже характерный серийный номер прямо говорит об этом. :)

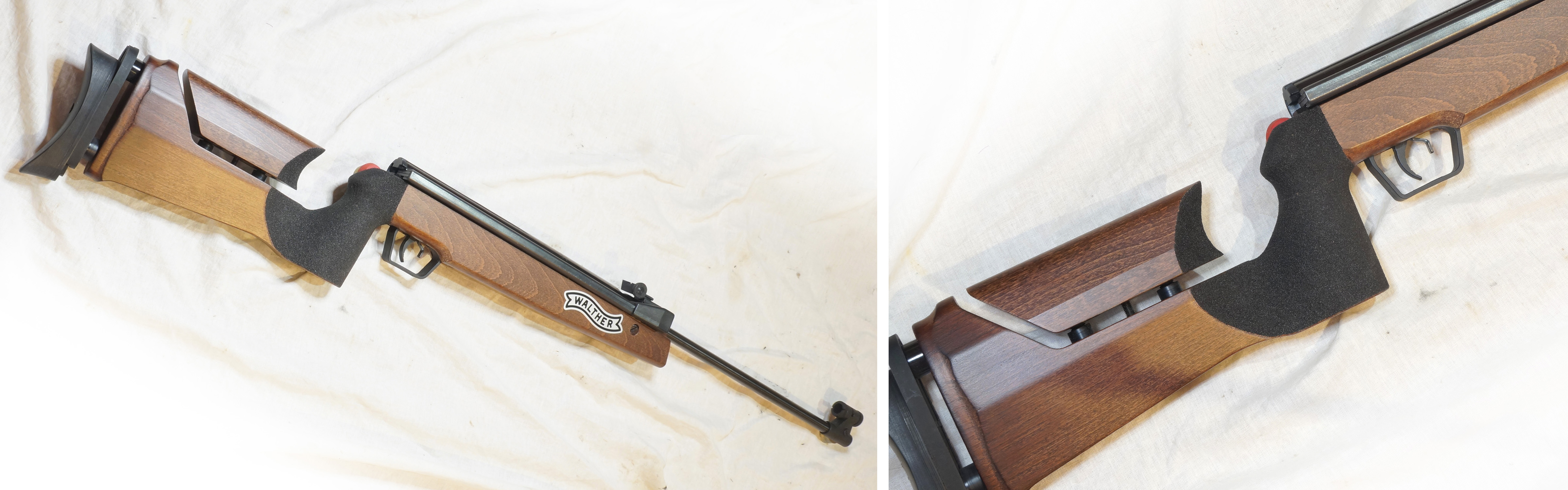

Надо отметить, что ложа очень хороша для бюджетной винтовки! Она эргономически полноценна для стрельбы по бумаге, имеет регулировки затыльника и щеки приклада. Разве что несколько тонковата и легковата.
Относительным недостатком можно считать не самую высокую прочность. Слабое место находится в районе рукоятки, где слои располагаются поперек. Случается, в этом места происходит поломка, дерево лопается ровно по слоям. Не избежала этой участи и винтовка из обзора, если посмотреть фото в полном разрешении, видно заклеенный шов.







Если говорить о винтовке с намеком на спортивную стрельбу, нельзя обойти стороной прицельные приспособления!

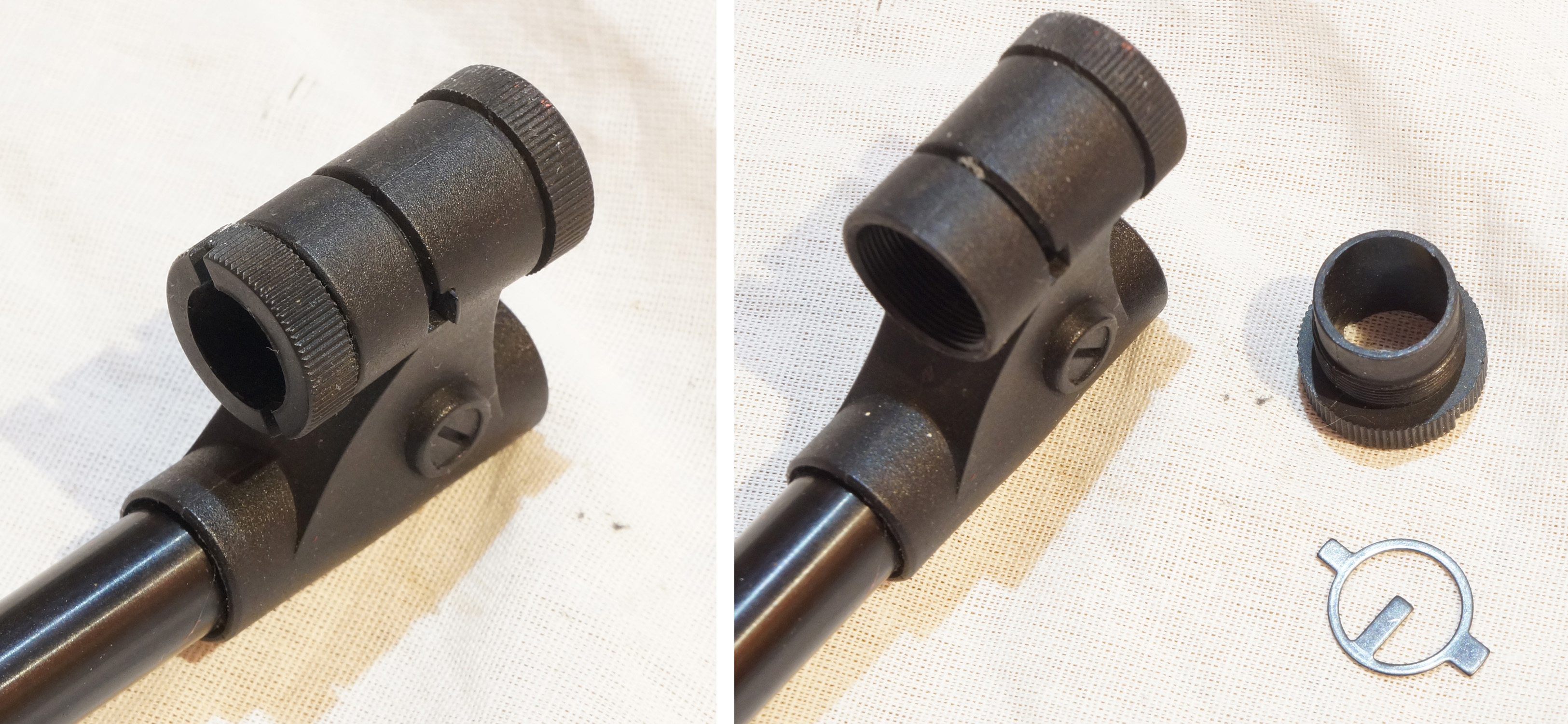

Walther Jaguar имеет пусть и пластиковый, но полноценный намушник со сменными мушками. Не знаю, что входило в комплектацию при покупке, но по крайней мере есть возможность установки в том числе и кольцевых мушек для стрельбы с диоптрическим прицелом.

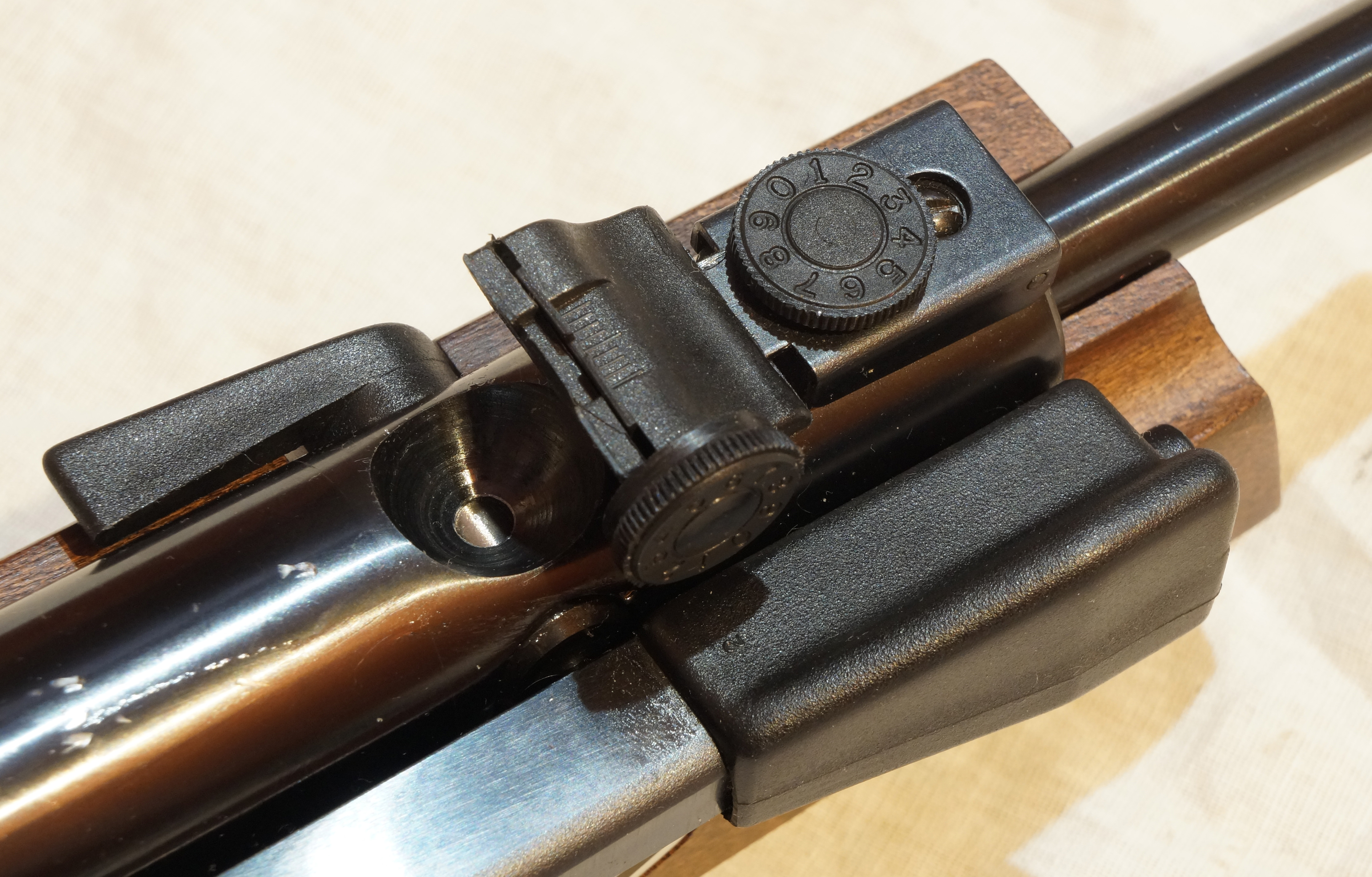

Штатно на винтовку установлен открытый прицел и пеньковая мушка. Прицел в меру неплохой, несколько грубоват, но зато ничего не шатается и не болтается, что уже само по себе ценно для явно бюджетного изделия.
На компрессоре отфрезерован стандартный ласточкин хвост

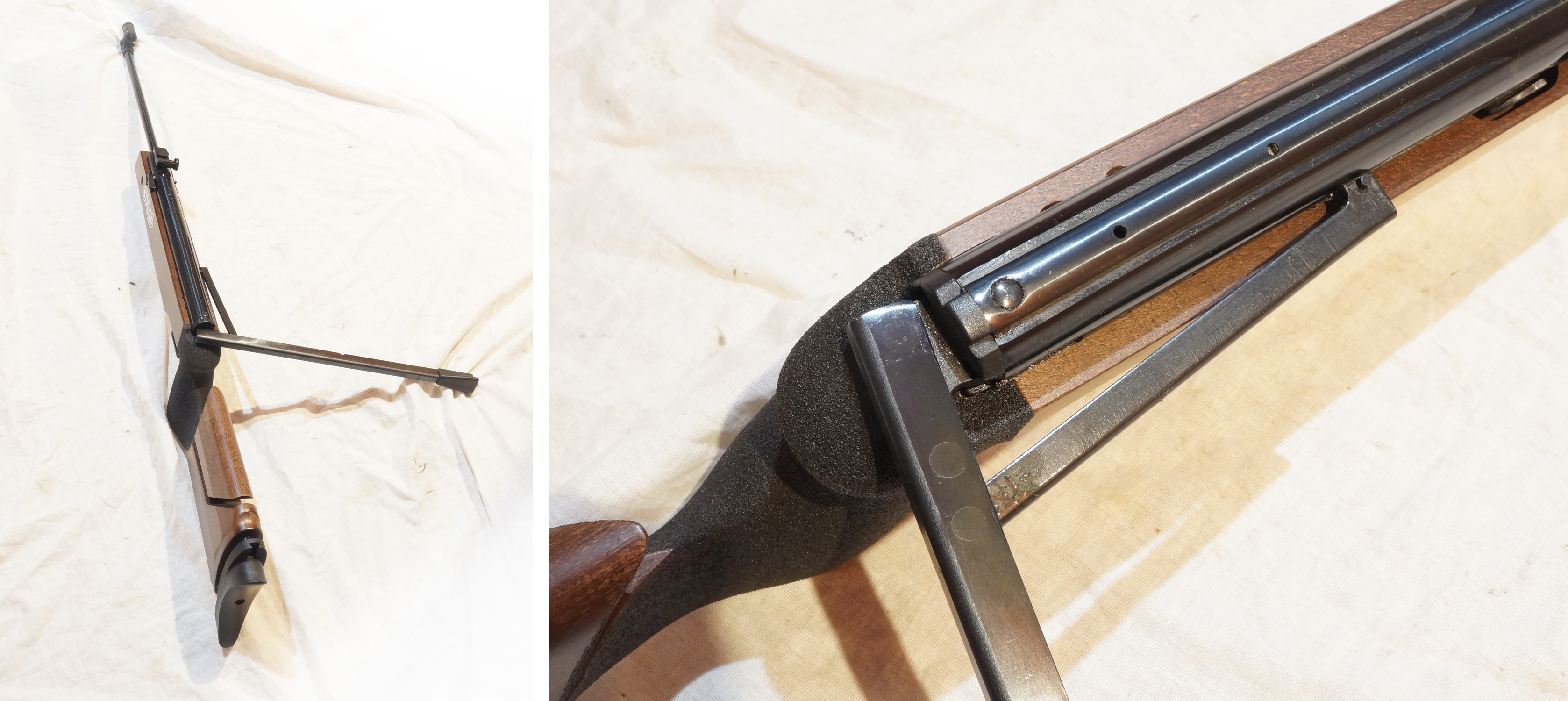

Walther Jaguar - пружинно-поршневая винтовка с неподвижным стволом и боковым рычагом взвода.

Многие спортивные или спортивной направленности винтовки с неподвижным стволом собраны по схеме с подвижным цилиндром(стаканники). Особенность данной компоновочной схемы заключается в том, что при взведении, внутренний подвижный цилиндр смещается назад, открывая окошко для установки пульки непосредственно в ствол.
В качестве классического примера можно вспомнить Feinwerkbau 300, или SUHL Haenel-312, если нужен пример попроще.

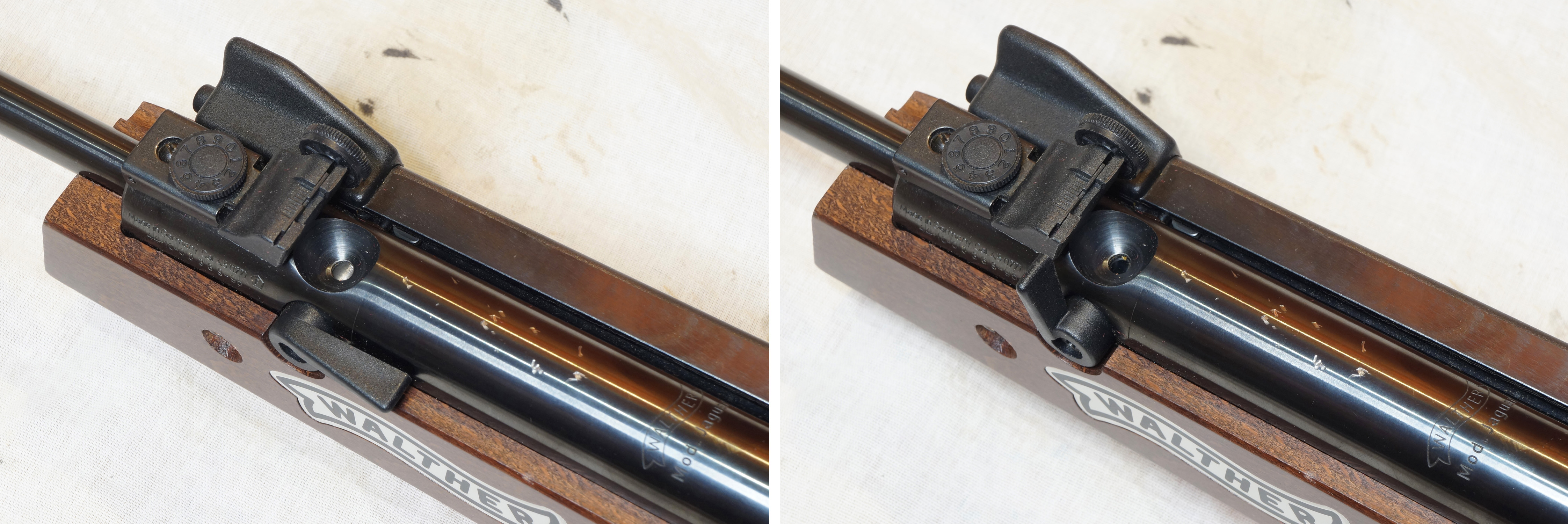

Walther Jaguar / Norica Europe устроен проще. Поршень взводится напрямую тягой взвода, а зарядка пульки осуществляется через классический крановый затвор, т.н. tapload.
Данную схему можно считать классической, история ее использования насчитывает уже более 100 лет!

Кратко опишу особенности механизма.

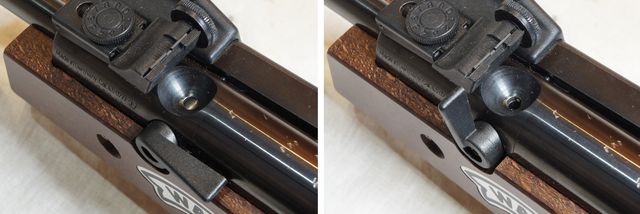

Имеет сравнительно высокую сложность изготовления по сравнению с поворотным клипом Gamo CFX. Узел не имеет уплотнений, а пулька стартует непосредственно из клипа, что накладывает высокие требования к соосности деталей и соблюдения допусков формы и размеров.
Клип не нагружен пружиной поршня и может свободно поворачиваться даже на невзведенной винтовке.

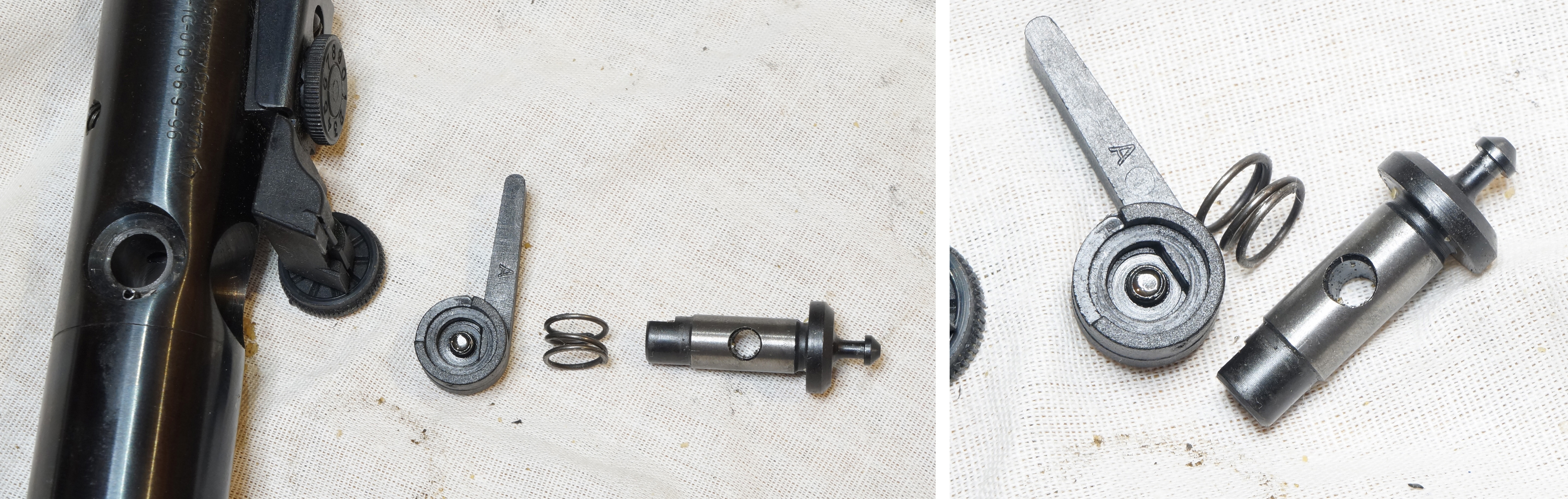

Так же, возможна разборка узла без разборки всей винтовки и даже без снятия ложи.

Если потребуется чистка ствола, необходимо разобрать узел и извлечь клип. Так же, следует произвести очистку поперечного канала, самого клипа, и их смазку тонким слоем моторного масла.
Устроен поворотный механизм проще, чем классический вариант исполнения, который можно встретить на старых BSA/Diana.
В классическом исполнении клип прошлифован на инструментальный конус и притерт к отверстию до герметичности, а что бы конус не заклинил, натяг в соединении осуществляется через пружину.
В рассматриваемом сегодня варианте клип цилиндрический, и имеет посадку похожую на G7/h6. Такой высокой степени герметичности в данном варианте исполнения нет, однако соединение не "дует" при выстреле, пропускная способность двухсоточного зазора за 10 миллисекунд совсем не высока. Для сравнения, при пробое уплотнения перепуска в привычных схемах, может образоваться на порядок больший зазор, измеряемый десятыми долями мм.
Поперечное базирование и горизонтальная соосность обусловлены торцевым упором клипа со стороны рычага взвода. Натяг осуществляется пружиной расположенной между муфтой ствола и ручкой клипа.
Пойманные в тряпки пульки не имели следов несоосного вхождения в ствол, следы от нарезов симметричны и одинаковы со всех сторон.









Рычаг взвода удерживается в закрытом положении подпружиненной защелкой, за палец(похожий на таковой у ИЖ60/61), который проточен прямо на конце зарядного клипа. Я видел случаи, когда при неаккуратном обращении палец ломался, что влечет за собой необходимость токарных работ, поскольку новый клип купить невозможно.
Тяга взвода толстая и мощная, типичная проблема ИЖ(МР)60/61, когда тяга взвода перескакивает через перемычку поршня, тут почти невозможна.

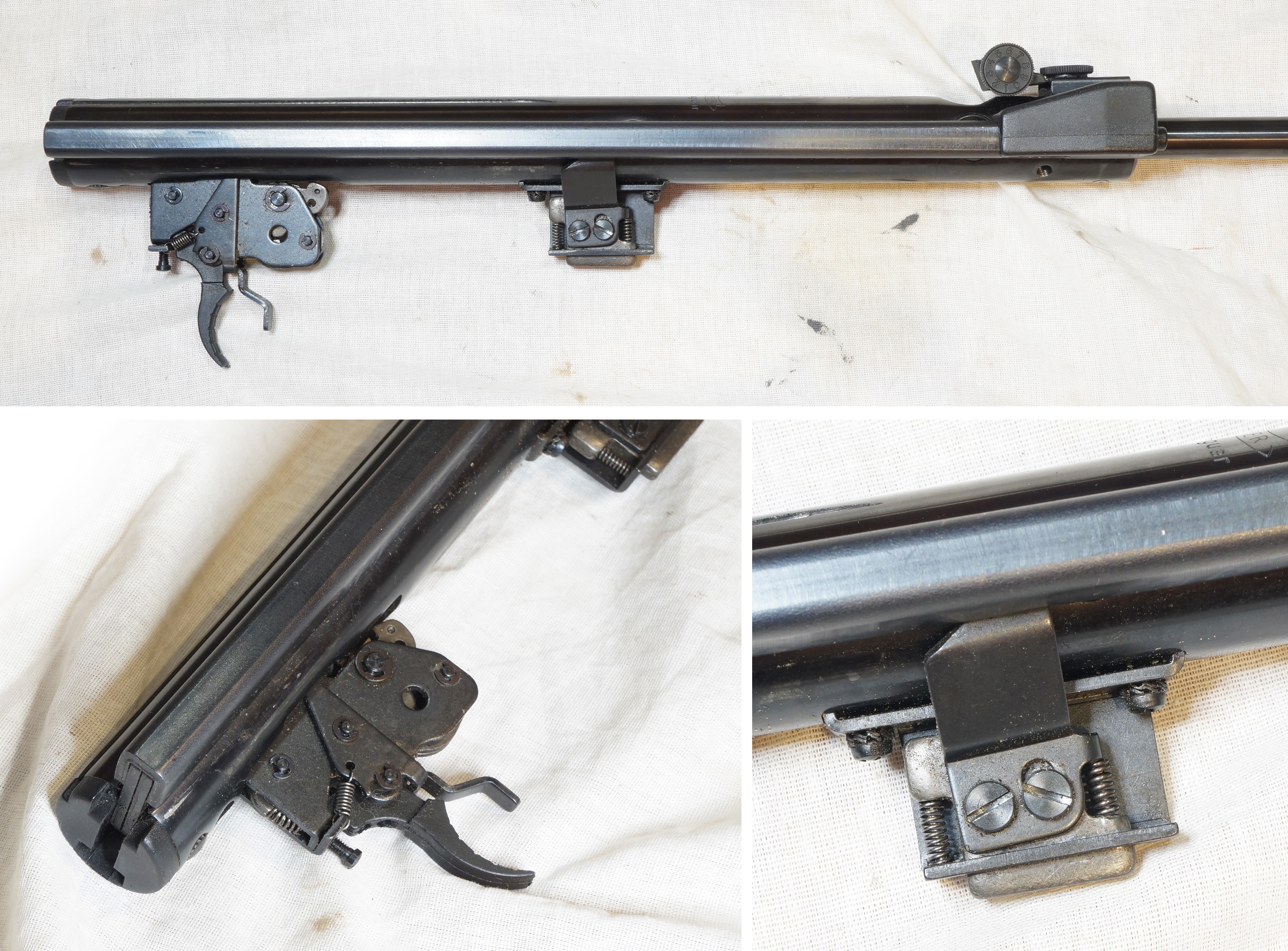

При взведении работает храповик, который не позволяет рычагу захлопнуться. Однако, храповик не очень удачный по конструкции и требует своевременного обслуживания, чистки и смазки.
Запорный элемент храповика не шарнирно вращающаяся на оси деталь, а линейно перемещающаяся, подпружиненная пластина. Вся эта штампованная конструкция, несмотря на достаточно тугие пружины, перемещается не очень уверено и подклинивает при перекосе или загрязнении.

Спусковой механизм хорошо знаком нам по переломке Norica Marviс Gold, используется компанией Norica и в наше время, на многих своих моделях.

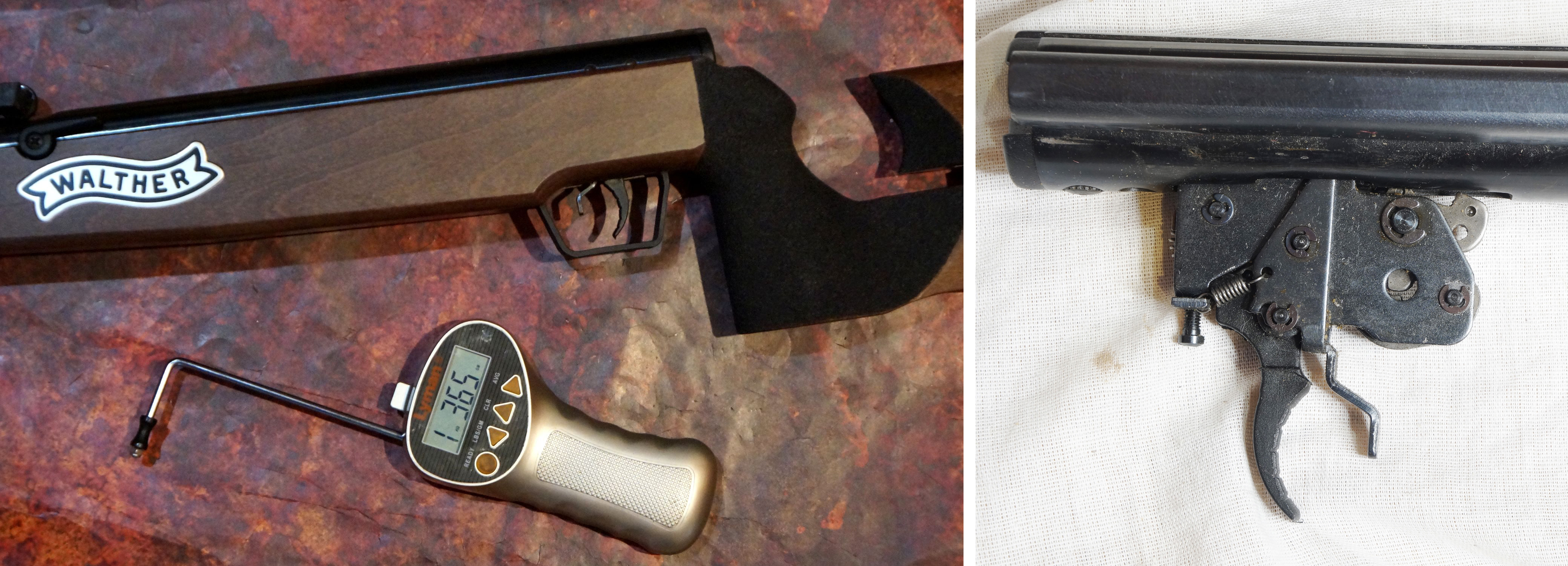

Механизм достаточно неплохой, но назвать его спортивным невозможно, он сильно загрублен тугими пружинами. В некоторой степени поддается регулировке по усилию спуска, но не радикально. В данном экземпляре усилие спуска составило чуть меньше 1400гр
Однако, если рассматривать его с точки зрения использования на развлекательном оружии, то ничего плохого в нем нет. Механизм двухступенчатый, приятный и информативный, гладко работает, перекрытие шептал возвращается в исходное положение при отложенном выстреле.
Можно произвольно настроить соотношение плеч, достигая разного характера спуска. Включить или отключить предупреждение, настроить желаемую длину спуска. Все это достигается регулировкой взаимного положения двух винтиков в спусковом крючке.

Предохранитель автоматический, но конструкция его не очень удачная, периодически он стремится самостоятельно перейти в положение "заперто". Иногда, особенно на старых экземплярах, это происходит прямо в процессе обработки спуска!

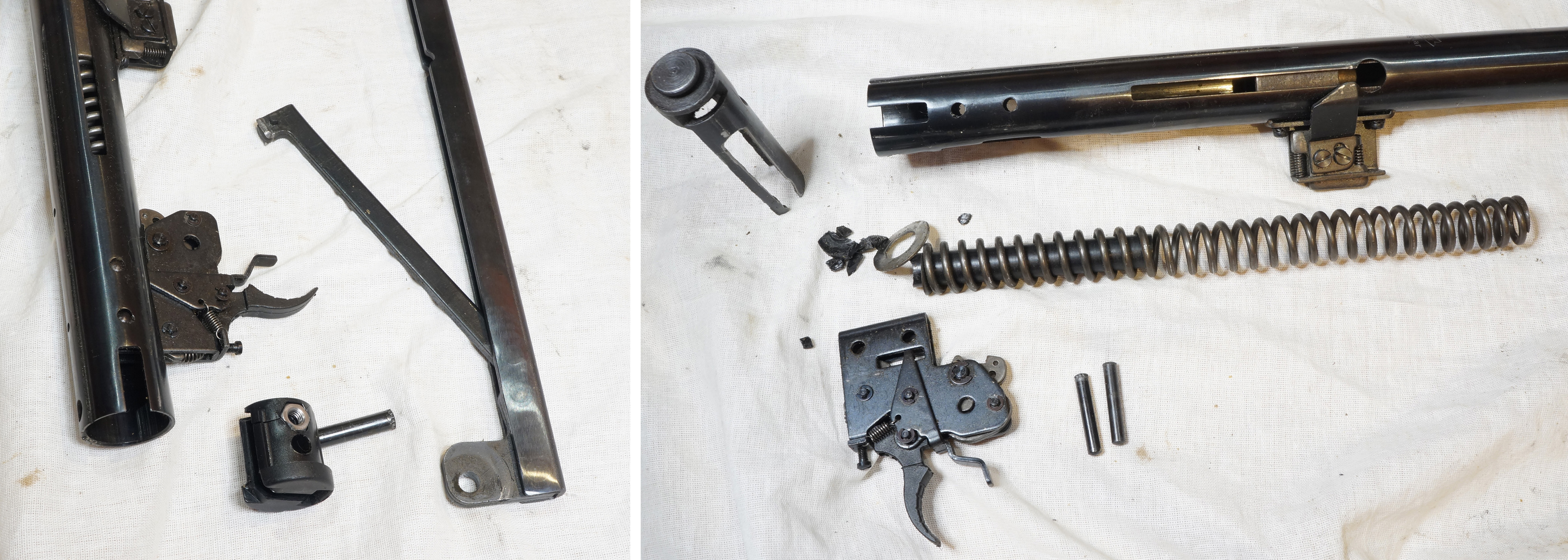

Разборка знакома любому владельцу Norica, разве что ствол снимать не надо для извлечения поршня. Вместо это надо снять рычаг взвода и вытащить тягу из паза компрессора.
Для разборки требуется стандартный съемник, точно такой же, как и для современных переломок этой компании. Поджатие пружины достаточно невелико, больших усилий при разборке прилагать не потребуется.

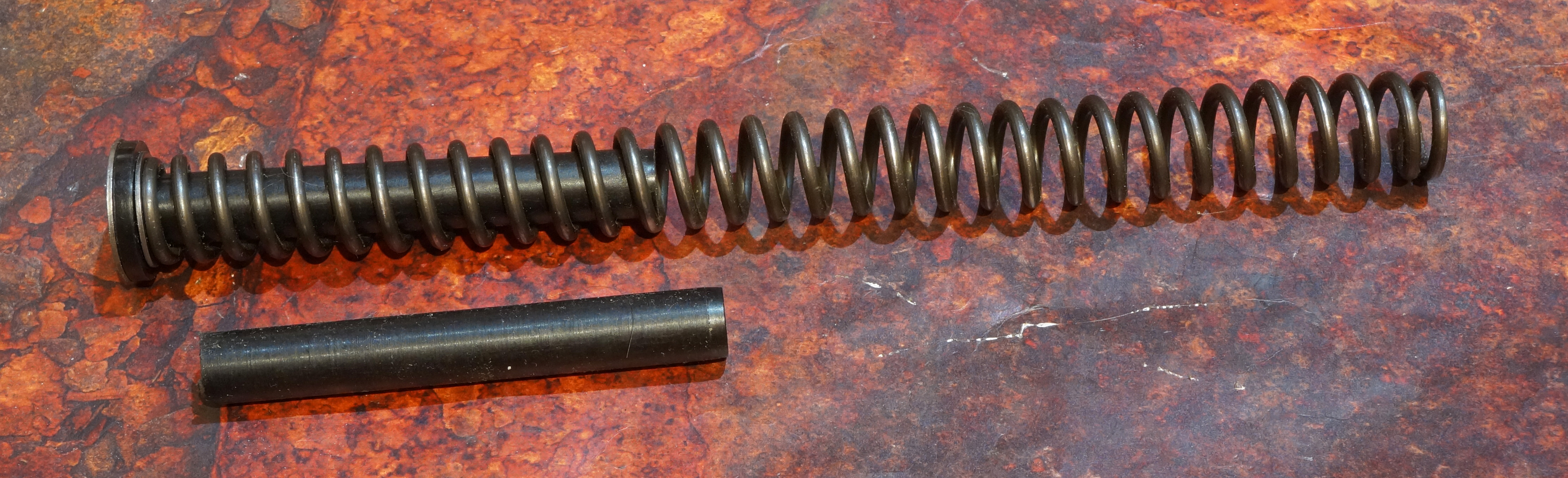

Параметры оригинальной пружины следующие:

• 31 виток проволоки 2,9мм
• Диаметр 19,6мм
• Длина 230мм

В этом экземпляре от старости лопнула направляющая пружины, у меня в запасе было несколько новых, они тоже подходят от современных Norica, где используется поршень без стаканчика и следовательно пружиной бОльшего диаметра. Хотя при желании можно и выточить новую, деталь несложная.





Самое интересное приключилось с поршнем!
Я неоднократно показывал, как бывает, когда старые манжеты некоторых производителей превращаются в субстанцию похожую на сургуч и выкрашиваются. Обычно на этом моменте человек наконец-то все-таки понимает, что тут, что-то не в порядке и прекращает эксплуатацию. Но в этот раз история имела продолжение, из винтовки продолжали стрелять до упора, до тех пор, пока крошка не посыпалась отовсюду!

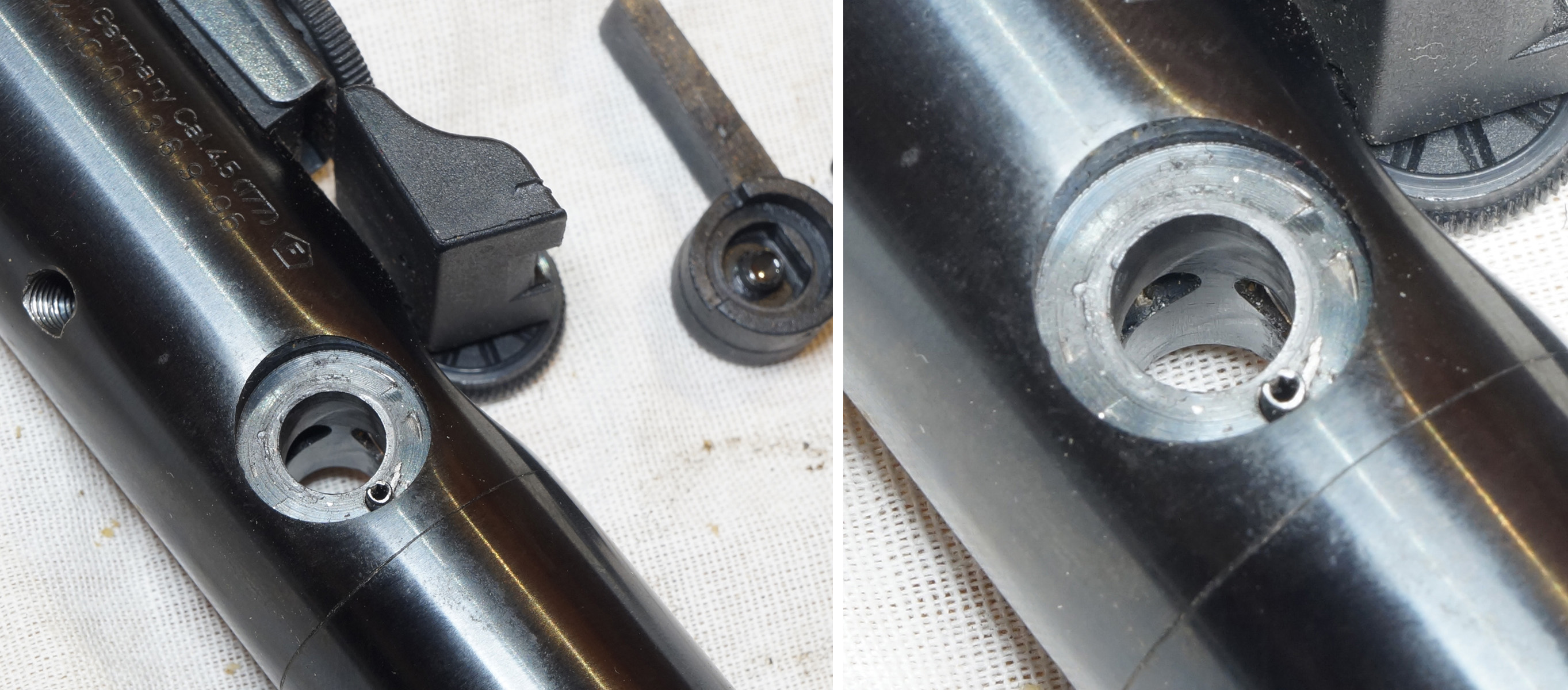

Остатки манжеты были повсюду, в компрессоре, стволе, в клипе, и даже храповике! :)

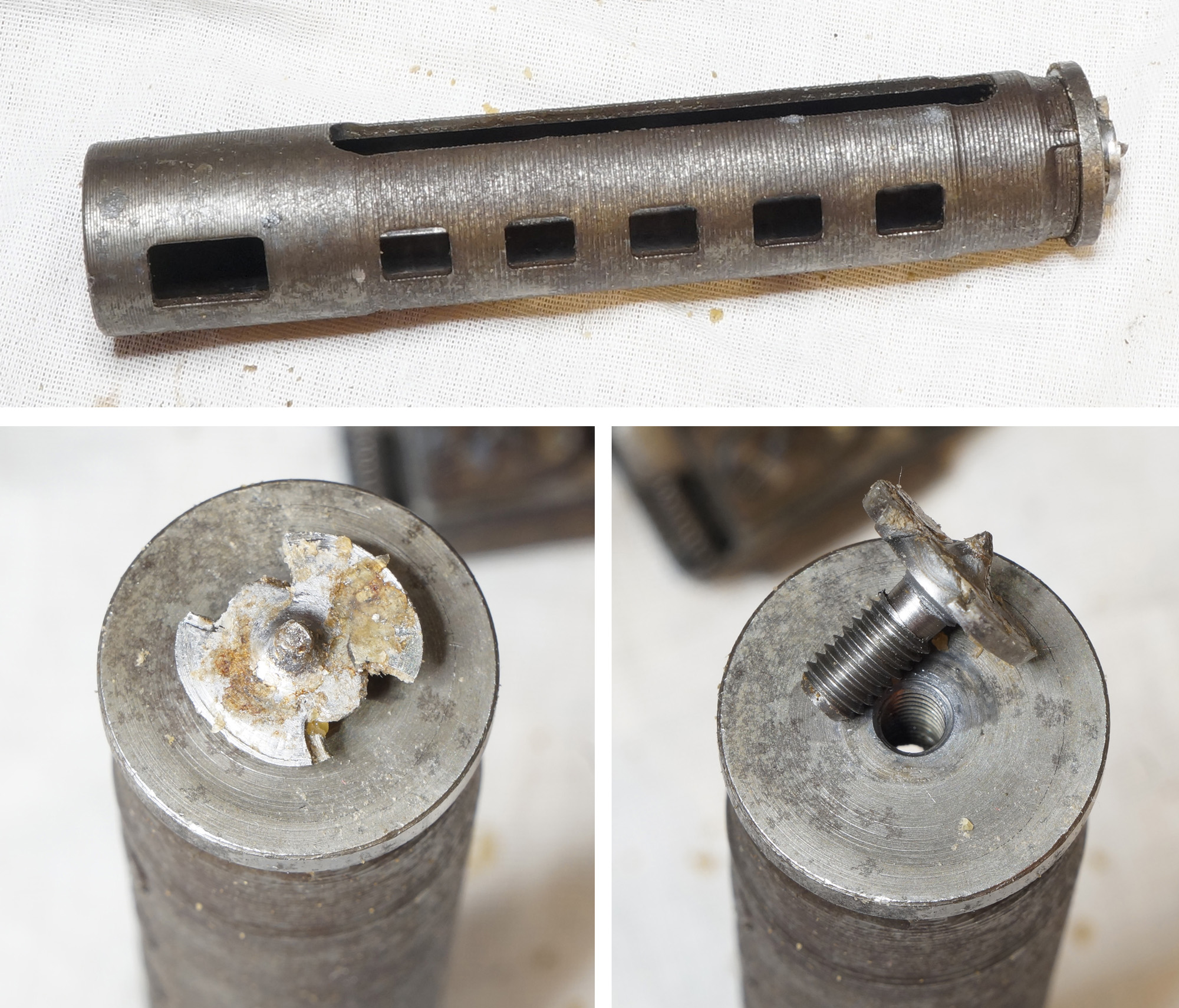

Грибок, который крепит манжету, от многочисленных ударов расплющился и даже потек в отверстие перепуска! :)
Разумеется, грибок пришлось точить новый, благо он никак не изменился за все эти годы и можно смело использовать современную манжету Vado123 для Norica.

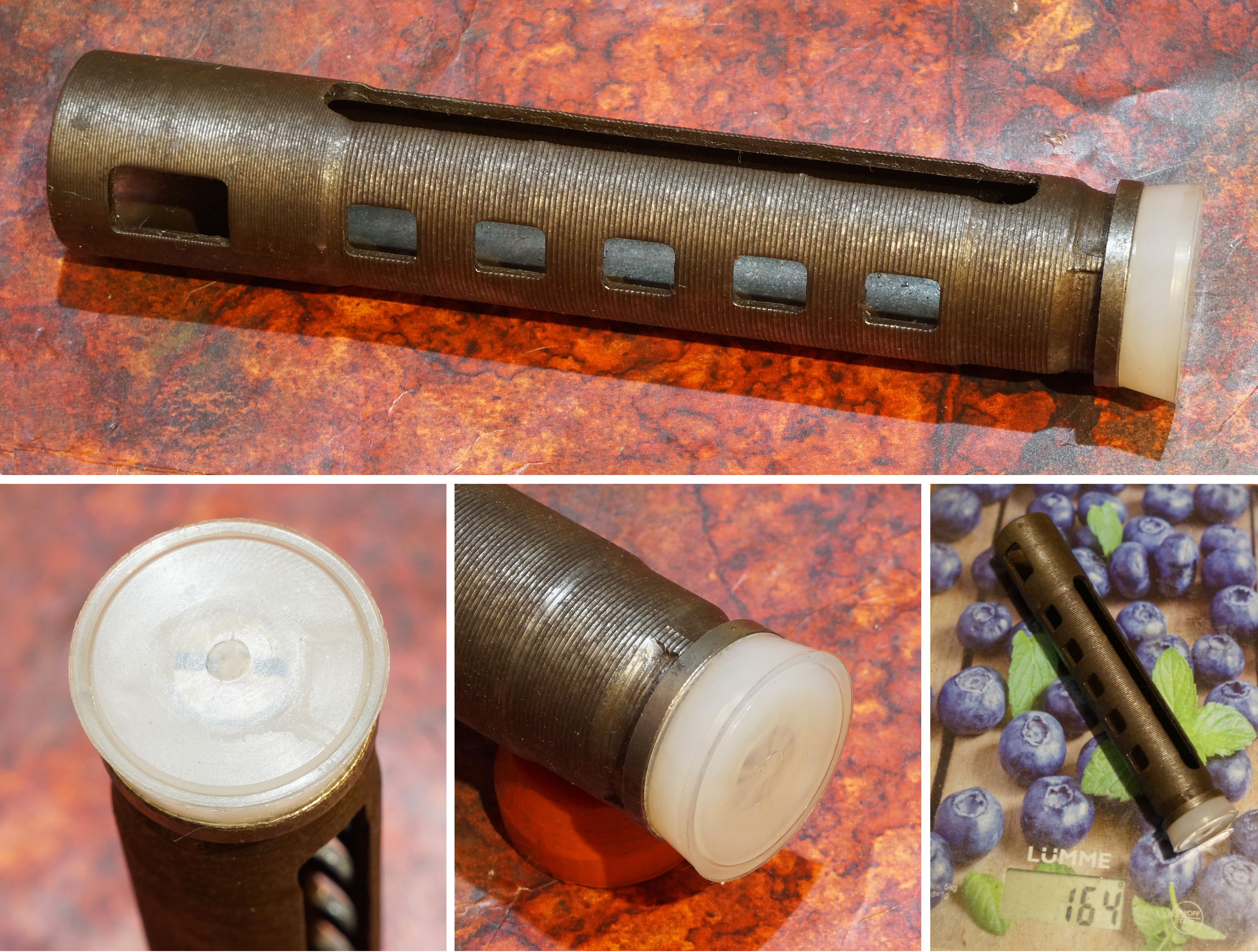

Поршень относительно легкий, весит около 165гр. Ход поршня 70мм, диаметр компрессора 26мм.

Ряд отверстий расположенных вдоль тела поршня предназначены для взаимодействия с храповиком. Последнее, которое побольше, для шептала спускового механизма. Перпендикулярно расположенный паз, для тяги взвода.







С новой манжетой и оригинальной пружиной, которая сохранилась очень хорошо, Walther Jaguar имеет энергию в плотную под планку 7,5Дж. По всей видимости это обусловлено адаптацией модели к немецкому рынку, где законодательное ограничение дульной энергии пневматического оружия точно такое же, как и в России.
Выстрел сам по себе достаточное приятный и контролируемый, однако хорошо различим характерный "Бздынь" от пружины. При желании можно поставить и газовую пружину, но поскольку настрел планируется небольшой и со значительными перерывами, было решено оставить именно витую пружину.

Близкого аналога, с которым можно было бы сравнить Walther Jaguar в наше время, к сожалению, нет. В какой-то степени возможно провести аналогию с "железным" ИЖ-60, или китайцем QB58. Из классических конструкций можно привести в пример гораздо более похожие Webley Tracker и более позднею серию винтовок от Air-Arms с труднопроизносимыми именами.

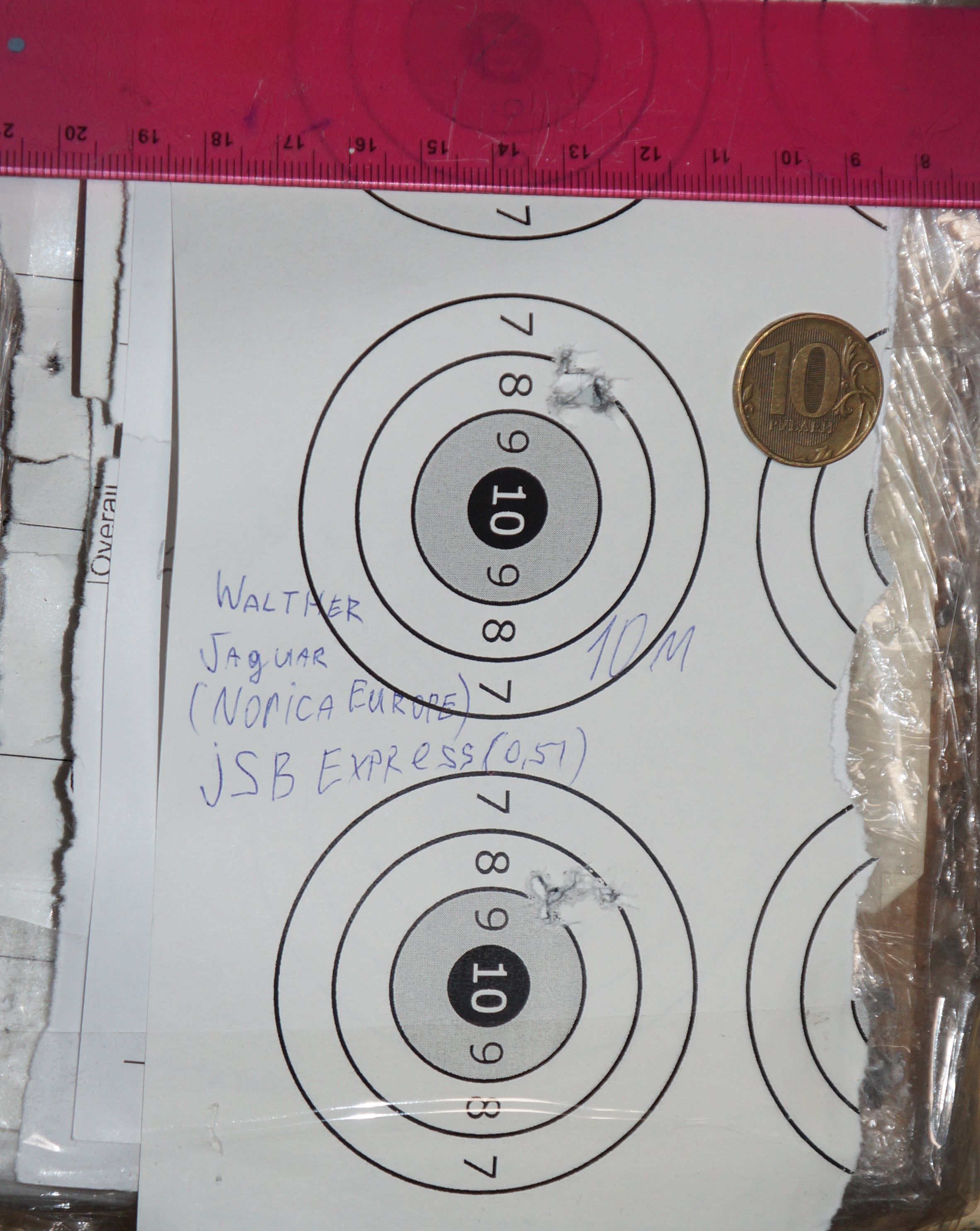

К сожалению, у меня не было много времени на тестирование, я просто поставил прицел и отстрелял винтовку на 10м из ФТ позиции пульками JSB Express. Результат отстрела ниже на фото. В целом, считаю, весьма неплохо! :)
