Всем известна линейка винтовок Gamo с компресором 25*100. Первоначальник линейки, Gamo Hunter 440, стал одной из самых популярных винтовок в мире. Был неоднократно клонирован турками и китайцами.
Но параллельно с этой линейкой, испанцы производили и "юниорскую" серию.
Целый ряд моделей, Gamo Magnum 3000, Gamo 400, Gamo 600 и Gamo 600 Senior. Модели отличались разной фурнитурой и ложами, при этом все железо было общим. Gamo 600 Senior наиболее дорогая версия, с гораздо более продвинутыми прицельными приспособлениями и красивой ложей.
Главным же отличием от старших моделей, была величина хода поршня. Разница составляла 10мм, компресор винтовок имел параметры 25*90.










Внешне винтовки мало чем отличались, видно, что разница в длине с Shadow 1000(серия 25*100) совсем не велика, и та в основном за счет длинны приклада.



Внутри так же, отличия были не велики.
Чуть короче компресор и поршень. За счет меньшего хода поршня, а следовательно и угла взвода, отпала нужда в проточке на муфте, муфта обрела классический вид.
Шарнирная тяга взвода опирается не на ролик, как в старших моделях, а на закладную втулку в ложе.

В остальном все по прежнему.
Одинаковый спусковой механизм. Тот же шарнир, муфта качается на винте с конусной шляпкой. Зазор скомпенсирован полимерными шайбами.
Конечно, уменьшение хода поршня сказалось на мощности винтовки. В среднем, энергия пули составляла около 15-16дж. Хотя и этого, более чем достаточно для пружинно-поршневой винтовки в кал. 4.5

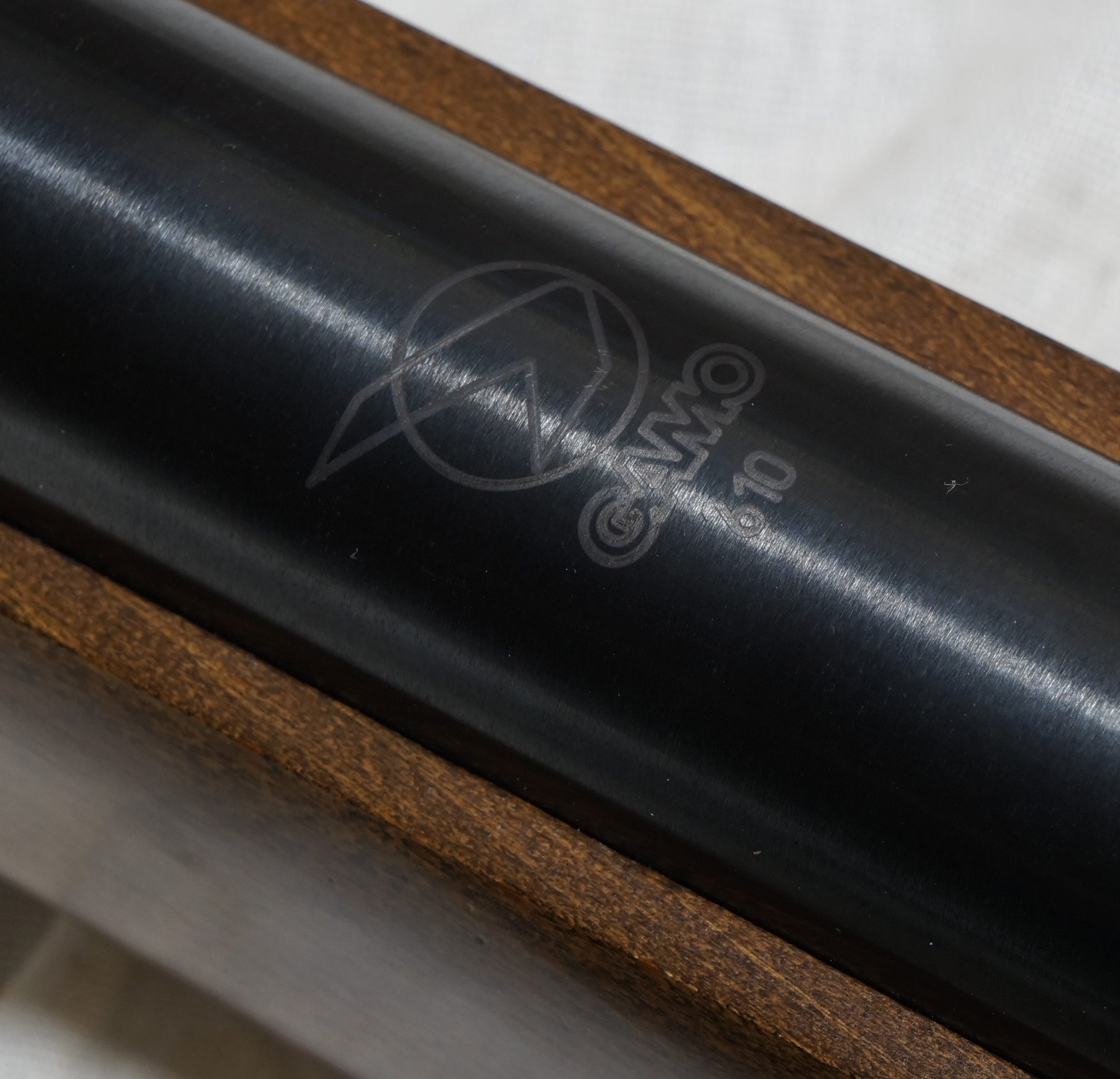

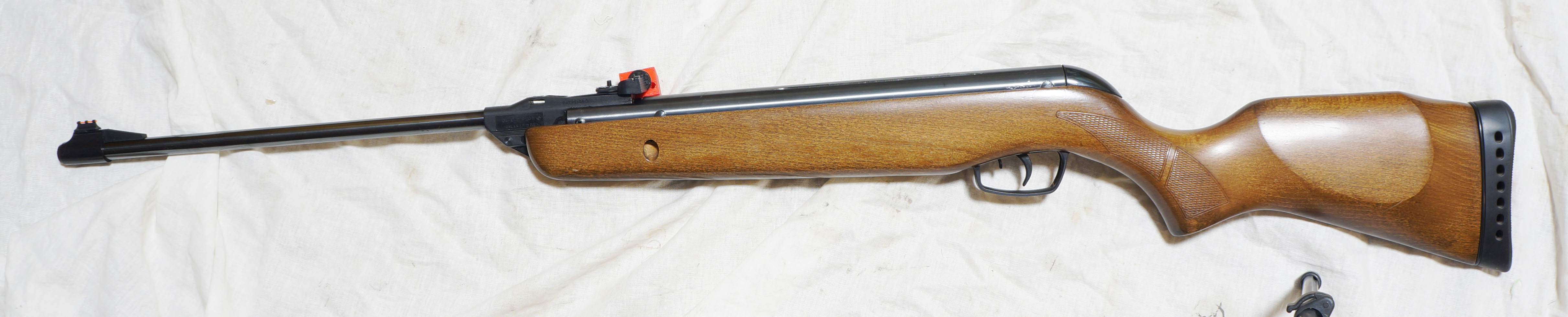

В дальнейшем модель была обновлена и получила название Gamo 610.

Модернизации подверглись муфта ствола, шарнир и сами рога компресора.

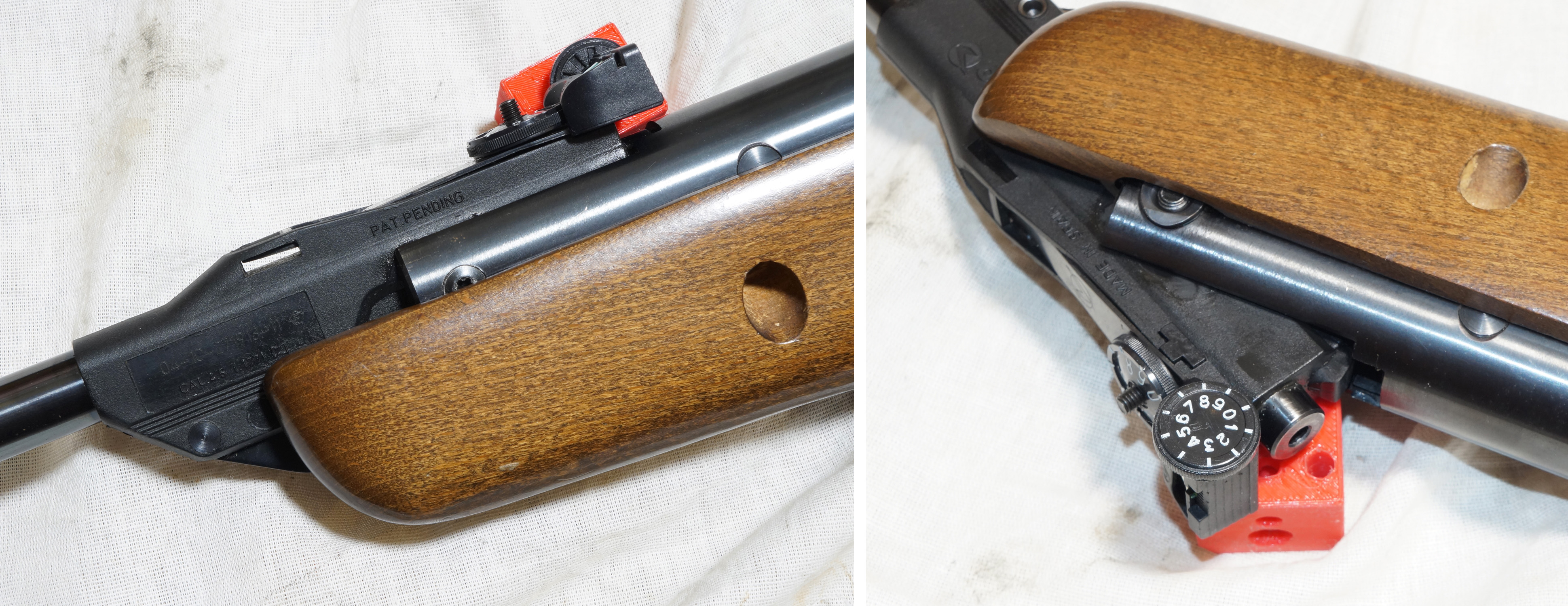

Муфта ствола 610-й модели стала пластиковой.
Пластиковыми стали и рога, которые в виде вкладыша вставлены в трубу компресора.
"Не пожалели" и задник с направляющей, которые так же стали изготавливать из пластика
Спусковой механизм остался без изменений, такой же, как и на остальных Gamo.

Хотя стоит отметить, что все это вполне прилично работает и не приносит каких либо проблем.








В 2010г, Gamo стали переходить на спуск нового образца. С 610-й моделью немного затянулось, однако в 2012 все винтовки продаваемые в России были оснащены новым спуском.
С переходом на новый спусковой механизм чуть уменьшился ход поршня. На современных моделях его величина составляет 87мм.
Немного расширили и модельный ряд линейки.

610-я потихоньку пропала из продажи. Вместо нее появились новые модели данной серии, Gamo Black Shadow в пластике и Gamo Forest в обновленном дереве.

Так же продается модификация Gamo Black Shadow IGT оснащенная заводской газовой пружиной.
Штатная газовая пружина имеет усилие 47кг, а скорости в восстановленном виде около 245 полуграмом в калибре 4.5 и около 175 граммом в калибре 5.5
Да, это редкость,н о мне попадалась Black Shadow IGT в калибре 5.5мм, специально сертифицированная для России в категории до 3Дж!

















Ну и конечно "старая" Gamo Magnum 3000 рядом с Gamo Black Shadow





Разборка этой винтовки мало чем отличается от прочих моделей Gamo, однако есть и свои особенности.
Винтовка имеет дырку в поршне. Однако помимо расконсервации и заделки дырки в поршне, стоит уделить внимание вставке-рогам. Уплотнительная резинка на этой детали часто бывает порвана при сборке на заводе, в таком случае ее необходимо заменить.
В начале, отверткой Т25 откручиваем 3 винта и снимаем ложу



Дальше необходимо снять пластину автоматического предохранителя.
Цепляем, отводим в сторону и снимаем пружину предохранителя. После этого сдвигаем предохранитель по направлению к стволу и извлекаем тягу предохранителя из тяги взвода.



Снимаем напряжение боевой пружины уперев колодкой спуска в пол, под задник лучше подложить монетку и выдавливаем штифт.
Именно выдавливаем. Если пытаться штифт выбить, не сняв напряжение пружины, можно порвать сайлентблоки колодки спуска.
Плавно отпускаем и освобождаем боевую пружину.

Пружина аналогична пружине Gamo Hunter 440, только на два витка короче. 33 витка, против 35.
Однако газовая пружина Gamo в данном случае не подойдет.
Можно использовать газовую пружину для Hammerli Hunter Force 750. Пружину надо будет сдуть до усилия не больше 50кг, лучше 45.
Устанавливается штоком вперед, в поршень необходимо будет выточить новую центрующую шайбу.
Для моделей со старым спуском можно использовать газовую пружину Gamo для моделей после 2010г.

Колодка спускового механизма ничем не отличается от прочих гамо с новым спуском. Немного короче пластиковая направляющая пружины, это видно на фотографии

Тяга взвода разрезная, поэтому для извлечения поршня не требуется снимать ствол.
Просто вытаскиваем тягу из паза и извлекаем поршень.
Как видно, поршень немного короче поршня Gamo Hunter 440

Что интересно, поршень от Gamo Hunter 440 можно использовать в Gamo Black Shadow.
Замена поршня уменьшит объем компресора за счет сокращения хода до 80мм. Это может быть полезно при обратном ослаблении до 7,5Дж.

На всякий случай уточню.
Наоборот замена не сработает и Gamo Hunter 440 с более коротким поршнем попросту не будет работать. Тяга взвода упрется в перемычку.





Относительно старые винтовки ослаблялись дыркой в поршне.



Дырку в поршне заделываем, нарезав резьбу М4 и закрутив винтик на фиксатор резьбы.

Нам понадобится:
-Тиски
-Дрель
-Сверло 3,2мм
-Метчик М4 и вороток к нему
-Винтик М4
-Ножовка по металлу
-Напильник плоский, либо треугольный
-Силиконовый герметик, либо эпоксидка, либо фиксатор резьбы.
Зажимаем поршень в тисках за голову, т.к. завальцовка проворачивается. На малых оборотах начинаем рассверливать отверстие сверлом 3,2мм. Поршень цементированный, поэтому в начале может показаться трудно, но как только сверло углубится на пару мм процесс пойдет очень просто. Рассверлить отверстие нужно до конца, насквозь.





Современные винтовки(примерно после 2012г), ослаблены винтом в перепускном отверстии.
Винт имеет отверстие 1,5мм, за счет чего и осуществляется ослабление.
Для восстановления понадобятся 2 отвертки Т20 и Т9.
берем отвертку Т20 и откручиваем осевой винт, на котором качается ствол.
Снимаем ствол с муфтой и откладываем в сторону. Берем отвертку Т9, вставляем в перепуск и находим винт. Крутим винт по часовой стрелке, после того, как винт выйдет в полость компресора, извлекаем отвертку наружу.




Дальше необходимо удостоверится в целостности уплотнительной резинки рогов компресора.
Для этого одеваем новую манжету на поршень. Аккуратно, не порезав ее о пазы вставляем в компресор. Затыкаем пальцем отверстие перепуска и сдвигаем поршень вперед. Поршень должен пружинить на воздушной подушке. Если все так, собираем винтовку и радуемся.
Если воздух свистит и выходит где то спереди, придется вытащить вставку и заменить резинку.
Откладываем в сторону сам винт и закладную гайку с обратной стороны.
Затем выдавливаем штифт крепления вставки



Извлекаем вставку. Не теряем закладные гайки, в них крепится ложа винтовки спереди.
Иногда требуется заменить поврежденное уплотнительное кольцо.
Кольцо 021-025-25 ГОСТ 9833-73. Перед установкой вставки с новой резинкой рекомендуется обработать пазы компресора.



На этом подготовку к эксплуатации можно считать завершенной. Собираем винтовку и радуемся стрельбе.
