Список совместимых моделей:
Основные ТТХ:
|
Чуть ранее эту нишу успешно заполняла продукция компании Gamo и особенно серия с компрессором 25*100.
Относительно недорогие, достаточно качественные и при этом обладающие отличным балансом потребительских свойств. Без преувеличения, это один из самых успешных проектов в своей нише за последнюю четверть века, что лишний раз подтверждается огромным списком клонов изготовленных в Китае и Турции, продаваемых в том числе и под именами знаменитых брендов, например недавно представленная в нашей стране Diana two fifty (Diana 250).
После ухода европейских производителей с российского рынка, именно разного рода гамоклоны продолжают оставаться одним из самых востребованных вариантов для покупки универсальной, развлекательной пневматической винтовки.
Китайские гамоклоны, продаваемые под брендами Crosman, Stoeger, а теперь и Diana хорошо и очень давно известны в России.
Они, хоть и не без недостатков, вполне неплохо сделаны и достаточно надежны, однако стоимость их в последнее время неприятно растет, а ассортимент реально представленный в наличии сокращается.
Говоря о продукции турецких производителей, я обойду стороной винтовки Hatsan, которые так же очень давно известны в нашей стране и несмотря на некоторые особенности имеют целую армию поклонников!
Турецкие гамоклоны у нас известны хуже, хотя именно они, с разного рода изменениями и адаптациями представлены в ассортименте почти всех производителей.
Некоторые из них, с моей точки зрения имеют неудовлетворительное качество изготовления. Среди моих обзоров можно найти весьма нелестные отзывы о пружинно-поршневых винтовках Kral. Да это всего лишь мое личное мнение, однако мне есть с чем сравнить :)
На этом фоне очень приятные впечатление оставило знакомство с продукцией компании Ekol, которое в моем случае началось с моделей с подствольным рычагом взвода, маркированных литерой F, Ekol Ultimate-F ES450 и др. И вот теперь мне довелось познакомиться с переломкой Ekol Major ES450.
Вынесу повыше список плюсов и минусов, а дальше разберем винтовку подробнее.
Плюсы:
|
Минусы:
Сомнительные качества:
|

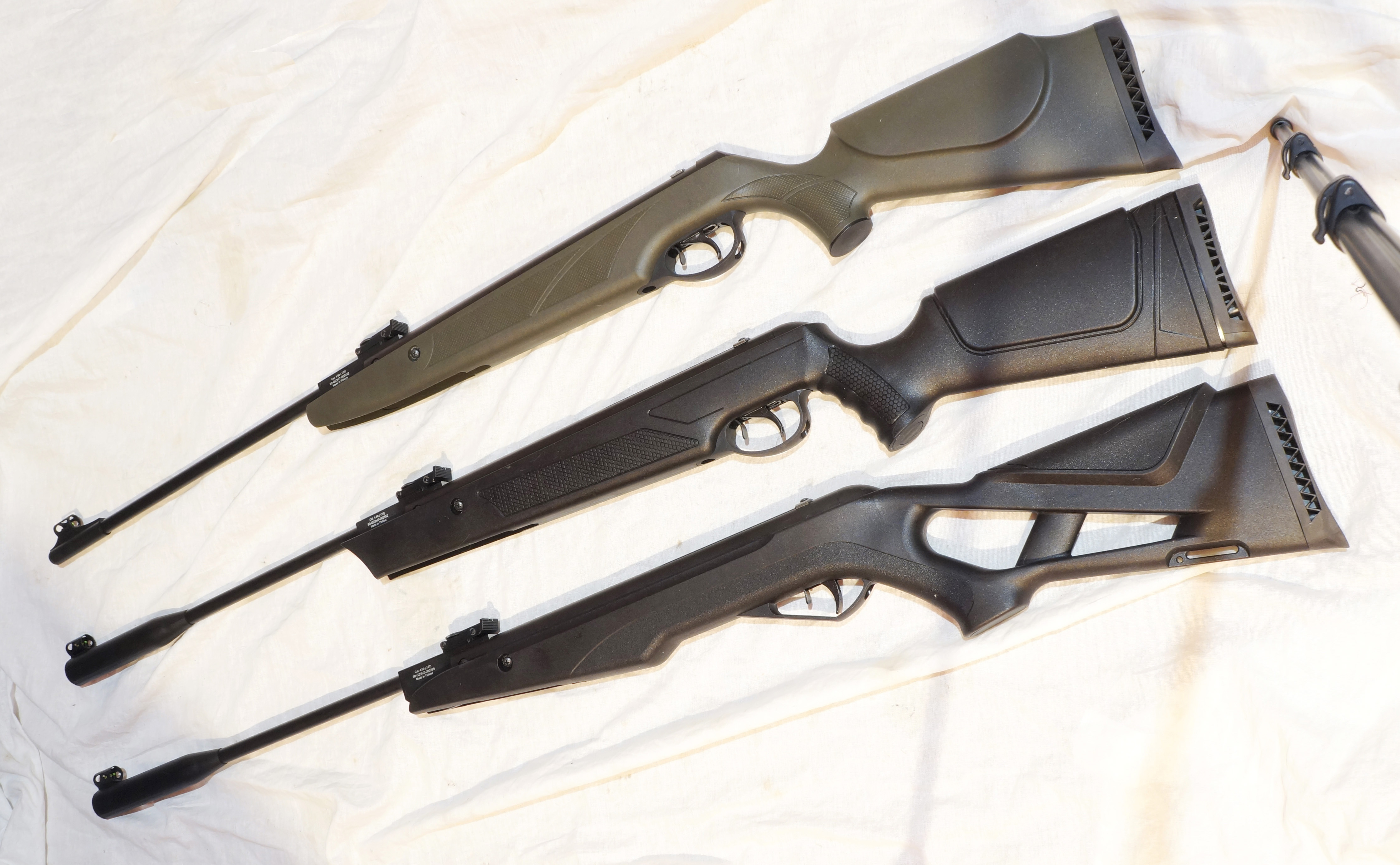

Фактически серия переломок от Ekol являются винтовками созданными на базе Gamo Hunter 440, однако в стилистике оформления и в некоторых элементах конструкции можно заметить отсылки к продукции другого испанского производителя, Norica.
Например ложа Ekol Ultimate, совершенно отчетливо, изготовлена по лекалам Norica Dragon.
Ложа весьма удобна для взрослого человека, имеет длину приклада 36см от затыльника до спускового крючка, но в тоже время несколько тонковата и простовата в передней части, в точности как и на Norica :)
Так же стоит отметить, на краях паза под тягу взвода, имеются довольно острые кромки.
Во многих клонах Gamo, например в Crosman и Stoeger, именно механизм запирания вызывает большое количество нареканий. Ригель подклинивает при открывании, не отрабатывает колебания, со временем садится пружина, которая работает в условиях сильно ограниченного пространства. Несмотря на заимствование, работает он хуже, чем в оригинале.
Хорошо работает запирание в Retay, но только при условии разборки и смазки, т.к. с завода там совершенно сухо!
В Ekol механизм запирания работает сразу хорошо!
Нет нужды стучать по стволу ладонью, детали не клинят и не застревают на своих местах. В тоже время, если чуть нажать на ствол, преодолеть сопротивление ригеля и отпустить, ствол уверенно возвращается на место! Хорошо чувствуется сильная пружина, именно благодаря ей, а не острому углу ригеля, создаётся необходимое усилие.
Ригель запирания Ekol по профилю запирающих плоскостей ближе к старым, еще дошариковым Diana, сейчас подобный профиль можно встретить в Diana 34 EMS
Как я сказал выше, наружные детали винтовки покрашены краской.
Думаю, в первую очередь это объясняется тем, что муфта ствола изготовлена из цинкового сплава и ее все равно пришлось бы красить.
В самом по себе факте использования данного материала ничего плохого нет, для примера предел прочности при растяжении для сплава ЦАМ 4-1 составляет 300 МПа, что вполне соизмеримо с Д16Т.
К тому же, в шарнире имеется стальная втулка через которую и проходит осевой винт. Это общая, родословная черта все гамоклонов.
Так же, считаю важным отметить, очень плотный ствол с т.н. "М-образными" нарезами.
Сложно сказать на сколько это сказывается непосредственно на точности или всеядности. Как мы дальше разберем, стреляет винтовка очень хорошо для своего уровня, но раскрыть потенциал непосредственно ствола на любительской ППП почти невозможно, поскольку технические ограничения все равно накладываются всей системой в целом.
Однако зачем я тогда вообще вспомнил про ствол?
Несмотря на аккуратные и ровные фаски на входе и выходе, без заусенцев и зацепок, пульки вставляются заметно туже, чем на большинстве других переломок!
И если в случае с мягкими пульками это не очень заметно, то более тугие лезут в ствол очень неохотно!
Я пробовал стрелять H&N Field Target Trophy, их в буквальном смысле больно вставлять в ствол! Я думал у меня останется мозоль на пальце после отстрела десятка пулек!
Поэтому, если вы купили переломку от Ekol подбирайте мягкие пульки, в качестве ориентира можно рассматривать продукцию JSB и многие матчевые RWS или H&N Excite Econ.
Гладкий и ровный ход с усилием рабочего хода 1,6кг. Усилие может быть снижено без снижения надежности механизма примерно вдвое, путем замены пружины спускового крючка на пружину из проволоки 0,7мм.
Некоторые турецкие производители, например Kral, изготавливают детали спускового механизма весьма невысокой твердости, а на рабочей поверхности формируют завал для уменьшения контактных напряжений во время вращения деталей. Это приводит к сползанию шептал и снижению надежности механизма.
В Ekol на втором шептале сформирован радиус, такой же как у Gamo, а детали имеют высокую твердость и не поддаются напильнику.
Из недостатков можно отметить отсутствие винта регулировки хода спуска. В оригинале его перемещение невелико, однако при должном чувстве механизма можно заменить винтик на более длинный.
В состоянии поставки винтовка не стреляет, поэтому в любом случае придется ее сначала восстанавливать, а потом настраивать на необходимую энергию.
В установочном винте отфрезерован шлиц под плоскую отвертку, для его выкручивания придется снять ствол.
Во первых, без разборки не удастся избежать дизеля. Внутри очень большое количество смазки похожей на наш ШРУС.
Я уже говорил, что некоторые турецкие винтовки страдают от недостатка смазки в некоторых узлах, однако и ее избыток, особенно в компрессоре, это тоже плохо.
Напоминаю, что вся смазка которая будет в камере сжатия, перед манжетой, будет гореть и может прожечь манжету. Подробнее о расконсервации я писал тут.
Так же замечу, мне не нравится работа винтовки на родной пружине.
Пружина по своим параметрам совпадает с пружиной Norica Marviс Gold, очень специфичной и сильно нагруженной пружиной!
Допускаю, что пружина сделана с запасом на последующую усадку, но как минимум в начале работает излишне жестко и даже неприятно! При этом скорость пульки остается довольно скромной для компрессора такого объема.
Размеры оригинальной пружины:
- 43 витка проволока 3мм
- Диаметр 18,1 мм
- Длина 315мм
Но тут есть один очень важный аспект! Не все газовые пружины одинаково полезны. ©
Не пытайтесь установить в винтовку перекаченный контрафакт в наклейках, "магнум, премиум, 100500атм" и прочее. Этим вы наоборот обречете винтовку на неминуемую поломку!
Теперь настало время разобрать винтовку, изучить что же там внутри, а так же установить и настроить газовую пружину.
Крайне рекомендую подготовиться к работе и как минимум купить качественную отвертку PH2, потому что винты крепления ложи посажены на фиксатор резьбы.
Если пытаться поковыряться отверткой из фикспрайса, это почти наверняка закончится испорченными винтами и еще большими трудностями.
Железо легко узнаваемо и на первый взгляд мало отличается от любого другого гамоклона. Однако некоторые отличия все же имеются, по всей видимости конструктор Ekol был большим поклонником испанских винтовок и решил замиксовать гибрид из Gamo и Norica.
При этом Norica в оригинале обладает довольно приличным списком не самых удачных решений, но что интересно, ничего из этого в Ekol нет! Кроме вышеназванной пружины, разумеется :)
За базу взяли именно Gamo, однако в ходе разборки мы встретимся с многими типичными чертами и решениями Norica. И даже несмотря на их количество, любой владелец гамоклона абсолютно уверено скажет, что все таки это именно гамоклон. Удивительно как эта конструкция умеет доминировать над внесенными, сторонними чертами и абсолютно однозначно показывать свое происхождение! :)
Дальше следует упереть железо задником в пол. Под задник подложить монетку или старую манжету, надавить сверху и выдавить два штифта.
Да, это два штифта в точности как у Norica. Зачем их разместили тут, непонятно. В Норике они выполняют функцию крепления хитрой колодки спуска, а тут просто два штифта, ну и ладно :)
Однако не стоит забывать, что с одной стороны на штифтах выполнена накатка, поэтому выдавливаются, а затем и вставляются они строго в одну сторону. Накатка на штифтах расположена на левой стороне.
Плавно отпустите пружину и извлеките ее и утяжелитель поршня.
Поскольку задник отлит из пластика, в нем имеется закладная гайка в которую закручивается болт крепления спускового механизма. Не потеряйте ее!
После извлечения пружины снимем спусковой механизм. Обратите внимание, носик первого шептала находится на полочке компрессора, когда будете собирать необходимо разместить его точно так же, что бы он не провалился внутрь.
Откройте ствол и в таком положении потяните колодку спуска назад. На новой винтовке она сидит довольно плотно, браться лучше через тряпочку. Колодка слега сместится назад и после этого можно будет вывести ее вниз.
Отцепите тягу автоматического предохранителя от тяги взвода.
На тяге взвода, как и на большинстве других гамоклонов имеется П-образная пластиковая вставка, которая не дает тяге драть компрессор во время взведения.
Она довольно прочно сидит в своем пазе, однако, кроме трения ее там ничего не удерживает, поэтому на всякий случай стоит быть внимательным и не терять ее.
Роликов на тяге целых два, причем они не вращаются на осях, а закреплены неподвижно. Тем не менее, каких то проблем от этого не видно.
Теперь можно извлечь поршень.

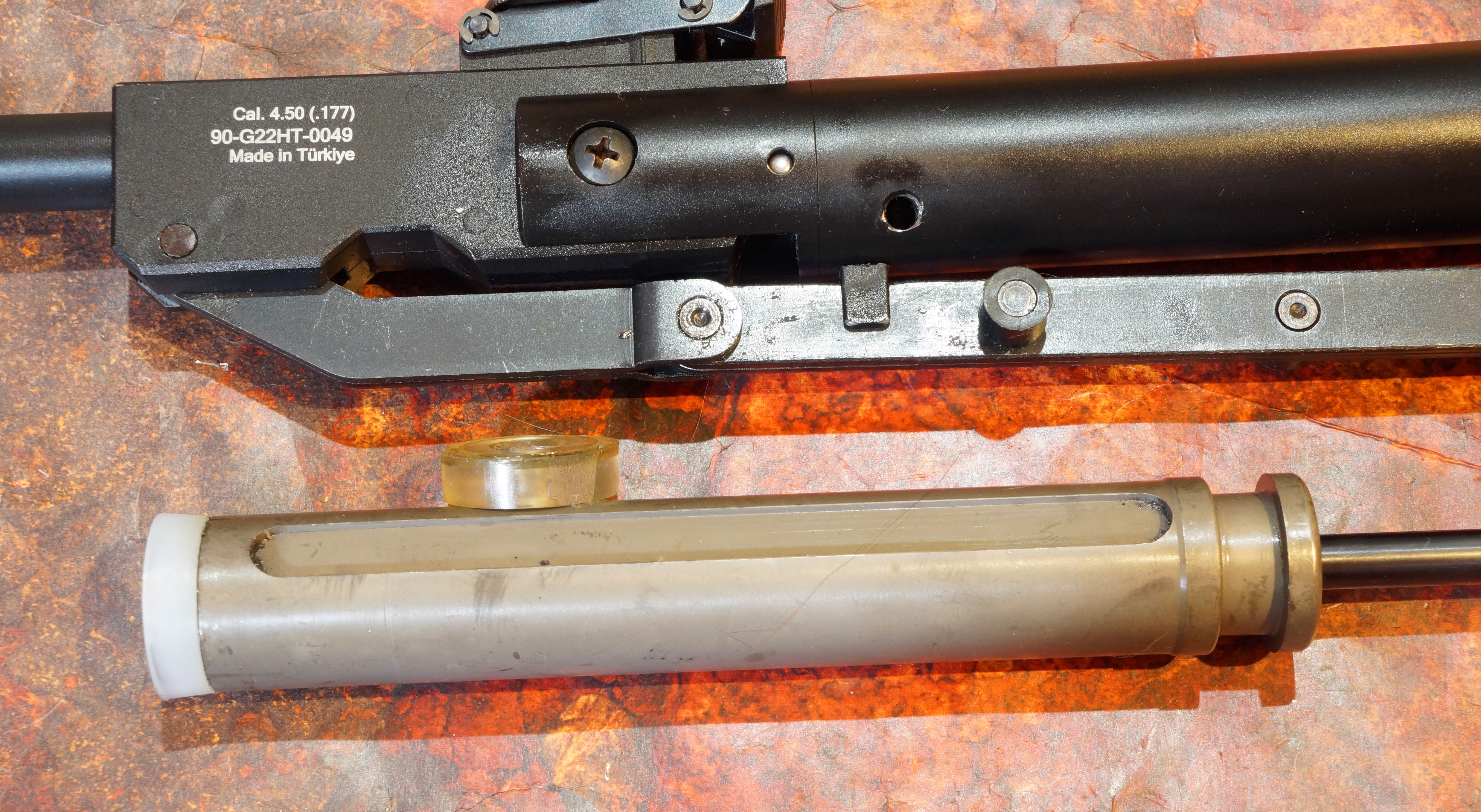

Компрессор в переломках Ekol имеет размеры 26*100!
Заметьте, что на моделях с подствольным взводом ход поршня уменьшен до 65мм. Причем еще при первом знакомстве я заметил, что сокращение хода поршня выполнено далеко не самым рациональным способом, а значит существует унификация с моделями имеющими полноценный 100мм ход. И вот, этими самыми моделями и оказались переломки сделанные на той же базе. :)
Сам поршень полностью идентичен тому, что мы видели на моделях с подствольным взводом. В актуальном на конец 2023г исполнении, отлит из цинкового сплава и весит 185гр. В сумме с утяжелителем, используемым с витой пружиной масса подрастает до 228г,. однако с газовой пружиной он не используется.
В задней части, в тело поршня залита каленая стальная вставка, которая взаимодействует с тягой взвода и спусковым механизмом. Благодаря ей можно не опасаться износа при взаимодействии деталей.
Обратите внимание, на фотографии показан поршень в состоянии как он был после сборки на заводе. Можно наблюдать большое количество смазки, которая так же находилась и в самом компрессоре.
Дизелить такое количество будет оочень долго и почти наверняка манжета сгорит раньше. По этой причине расконсервация для данной модели особенно важна!
Манжета тут аналогична манжете Norica, за исключением одной маленькой особенности.
Конструктор, наверное, очень боялся, что во время эксплуатации у него открутится винт крепящий манжету. Для купирования своей фобии, он добавил к поршню выступающий шплинт, который взаимодействует с отверстием в теле манжеты.
Но мы то знаем, что необходимости в таком решении нет. Кто-нибудь видел манжету, которая сама по себе открутилась бы на Норике? Я почти за 20 лет не видел :)
Нет, она наверное может открутиться, если ее закручивал человек впервые взявший в руки отвертку, но при нормальной сборке вероятность такого события очень и очень мала.

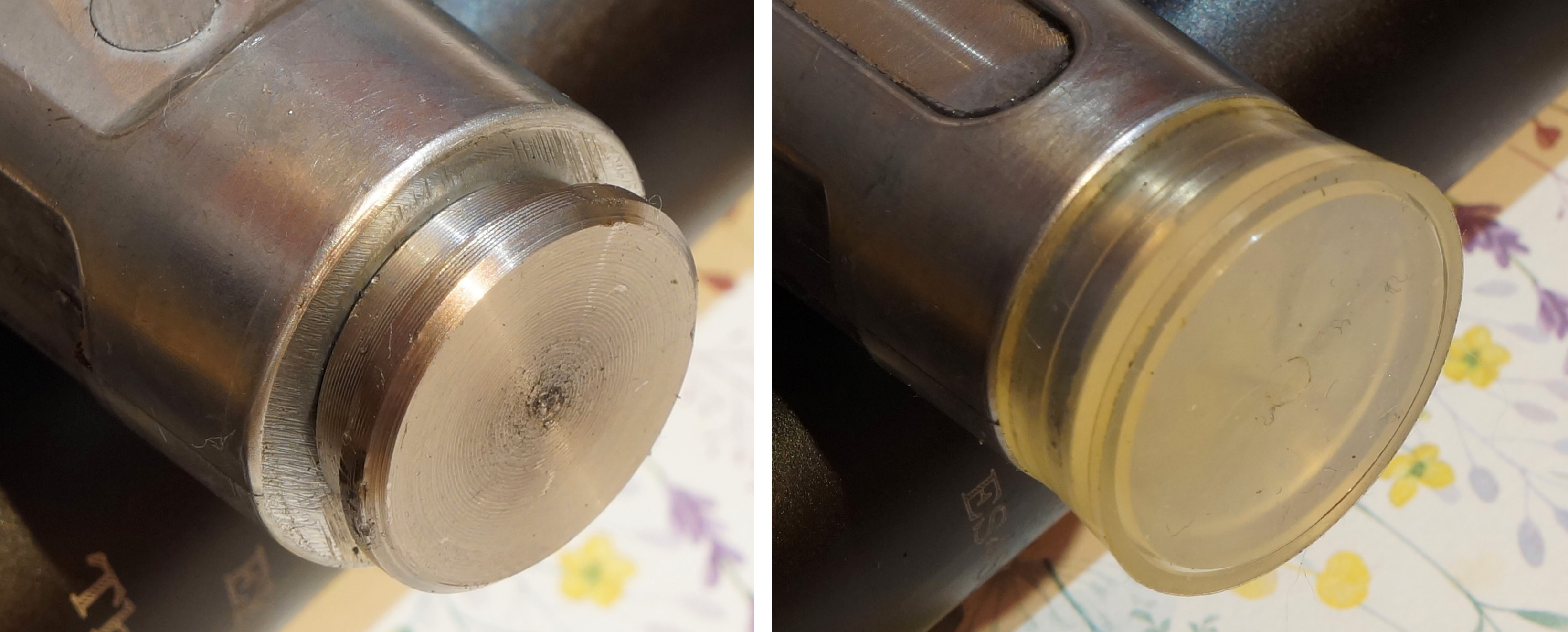

По этому просто относим поршень к токарю и торцуем переднюю поверхность поршня, заодно и неровности от литья уйдут!
После этого можно смело использовать манжету Vado123 для Norica. Любую, открытую или закрытую.
При правильном порядке подготовки, только после всего вышеперечисленного можно заняться восстановлением, т.е. выкручиванием заглушки из перепуска. В противном случае, кто удалит все эти тонны смазки, которые непременно будут гореть?
Общая компоновка узла перелома Ekol, так же заимствована у Gamo, однако винт и шайбы от Norica.
Собрано все хорошо и плотно, ничего не болтается. В процессе сборки-разборки не повредите шайбы, они довольно нежные, всего 5 десяток в тонком месте.
Для извлечения ригеля, как и на любом другом гамоклоне, надо выдавить втулку, которая по совместительству ограничивает ход ригеля. Ригель закален и выточен с допуском 8h9.
Замечу, что извлекать ригель совсем необязательно, поскольку он прямо с завода был нормально смазан смазкой - аналогом нашей смазки для ШРУС.
Угол взведения Екол немного меньше, чем в прочих гамоклонах, из-за этого у конструктора было больше свободы в компоновке узла запирания, что должно положительно сказаться на ресурсе пружины ригеля.
После выкручивания установочного винта-заглушки смазываем шайбы консистентной смазкой и собираем все в обратном порядке.
В переломки Ekol отлично подходят газовые пружины для Norica от Vado123. Но есть и некоторые аспекты.
Надо будет обрезать направляющую пружины, выточить новую шайбу и отрегулировать усилие пружины.
Я не могу публично говорить о характеристиках в цифрах, однако крайне не рекомендую оставлять больше 55кг. Просто поверьте мне, так будет лучше ;)
Благодаря плотному стволу винтовка чрезвычайно энергоэффективна для своего объема компрессора, причем даже на мягких пульках!
При этом, если прислушаться к моему совету относительно усилия пружины, работать винтовка будет намного мягче чем с родной, а скорость при этом будет даже выше! Вот такой вот приятный и не всем очевидный парадокс :)
Рассмотрим чуть подробнее, что же надо сделать, что бы установить газовую пружину в Ekol.
Если внимательно присмотреться к заднику, который объединен с направляющей пружины, можно заметить расширение диаметром 16мм на основании направляющей. На этом участке находится стальная деталька, она выполняет важную роль, поэтому ее необходимо сохранить. Эта стальная деталька, несколько видоизмененная пирамидка, хороши известная владельцам Crosman и Stoeger. Она не только является основанием и опорой для витой пружиной, но еще и фиксирует колодку спускового механизма.
Итак, обрезаем направляющую пружины таким образом, что бы остался хвостик высотой 6мм(тот который диаметром 16мм). Обрезать надо в токарном станке, поскольку очень важна ровная, перпендикулярная плоскость.
Точим новую центрующую шайбу высотой 3мм и диаметром 16мм с допуском -0,1. Одеваем пирамидку на остаток направляющей и сверху опускаем центрующую шайбу.
Все, теперь можно собирать винтовку! В дальнейшем скорее всего будут доступны готовые комплекты для Ekol сразу с нужной шайбой и необходимым усилием пружины, однако задник все равно надо будет подготавливать.
Качество изготовления героя нынешнего обзора как минимум не хуже продукции Crosman и Stoeger!
С винтовкой легко и приятно работать, а расходные материалы, пружины и манжеты, легко доступны.
Удивил Ekol и результатом отстрела! Для недорогой переломки, без каких либо претензий на спортивную стрельбу, это весьма достойный показатель. При этом кроме базовой настройки, замены пружины, манжеты и пружинки спускового крючка никаких доработок не производилось.
Отстрел на 10м, по пять выстрелов в каждую мишень.
Даже недорогие пульки RWS Club показывают точность достаточную для любых развлекательных целей. H&N Field Target Trophy и JSB и вовсе демонстрируют эталонные группы!
Конечно, можно возразить, что "видели и лучше", "10м не считается" и все такое! Но если не слушать диванных командос и мамкиных ассасинов, повторить это не так просто из любой развлекательной ППП винтовки, любого ценового диапазона.
Особенно учитывая тот факт, что это не выстраданные и выбранные из целой кучи лучшие результаты, а 15 выстрелов подряд, с ходу и на одном листе!
При стоимости около 12тыс рублей(на 2023г), это одно из лучших предложений.
