Norica Marviс Gold

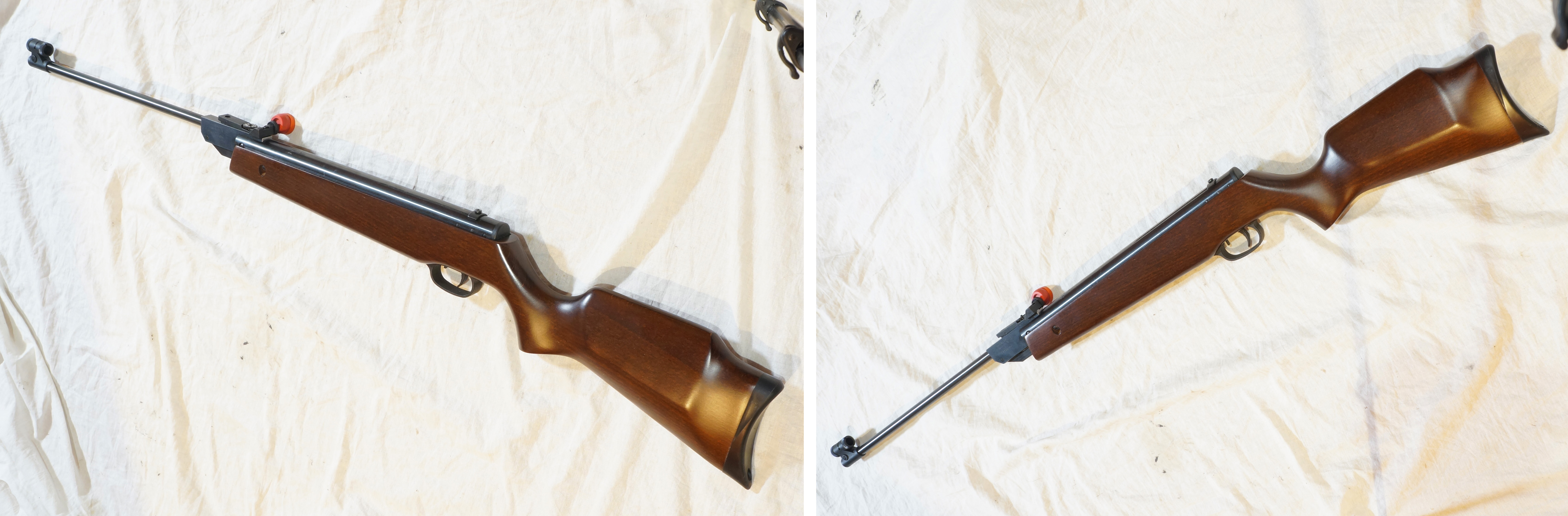

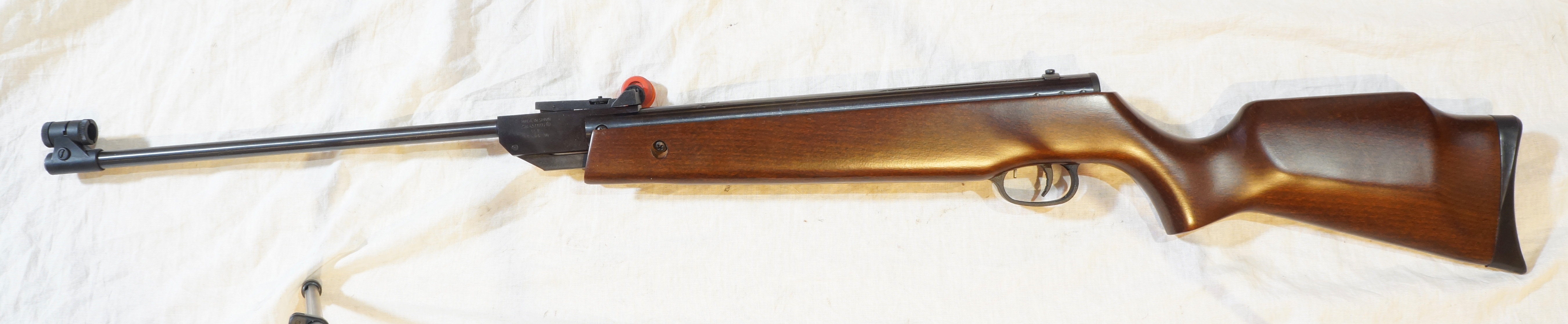

Norica Marviс Gold, невероятно стильная и красивая винтовка. Образец дизайна и эргономики.
Но как мы знаем, не всегда за красотой и удобством стоят надежность и проверенные технические решения. К сожалению это именно тот случай. Блеск и нищета испанской конструкторской мысли.
В этой винтовке куча противоречий!

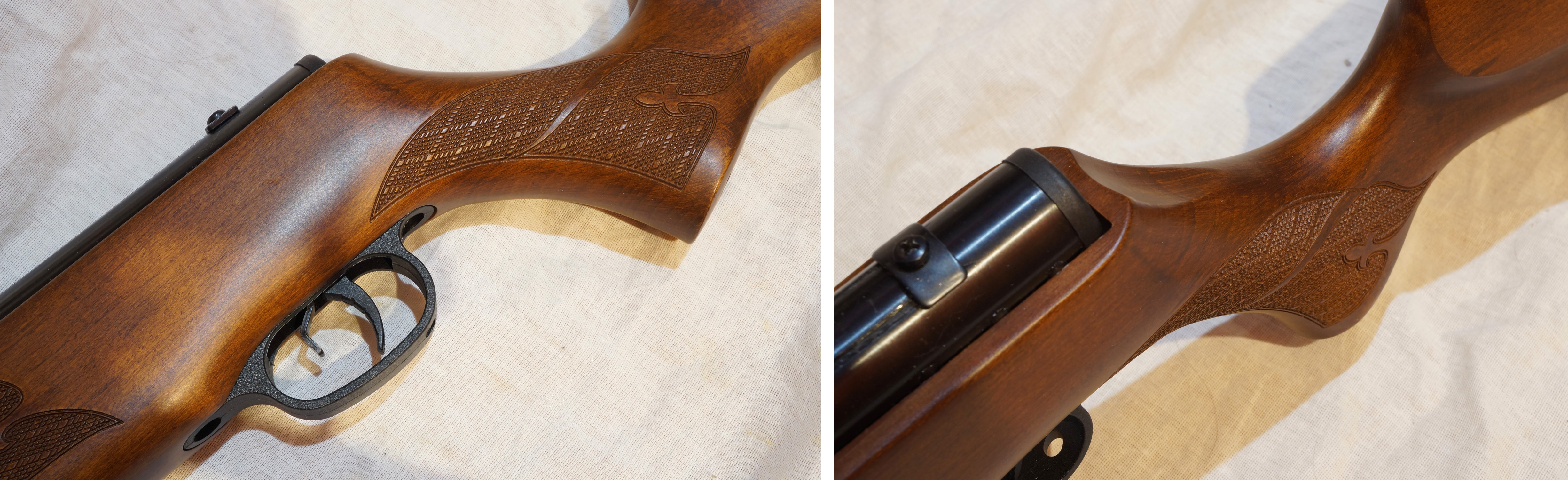

Замечательное буковое ложе поражает красотой и вывереностью линий. Имеется вариант в ламинате.

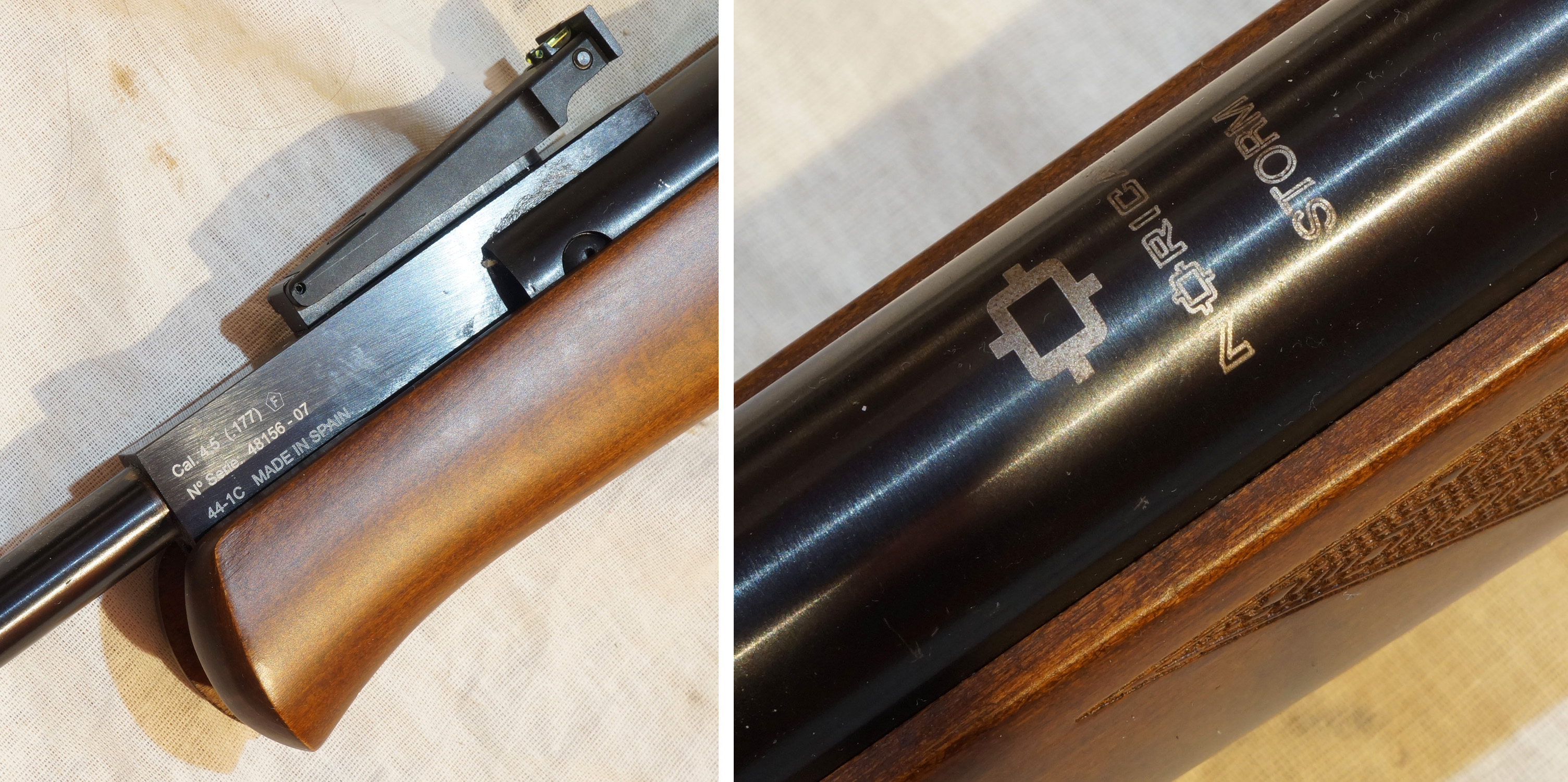

Тоже самое железо но немного в другом ложе, называется Norica Storm.

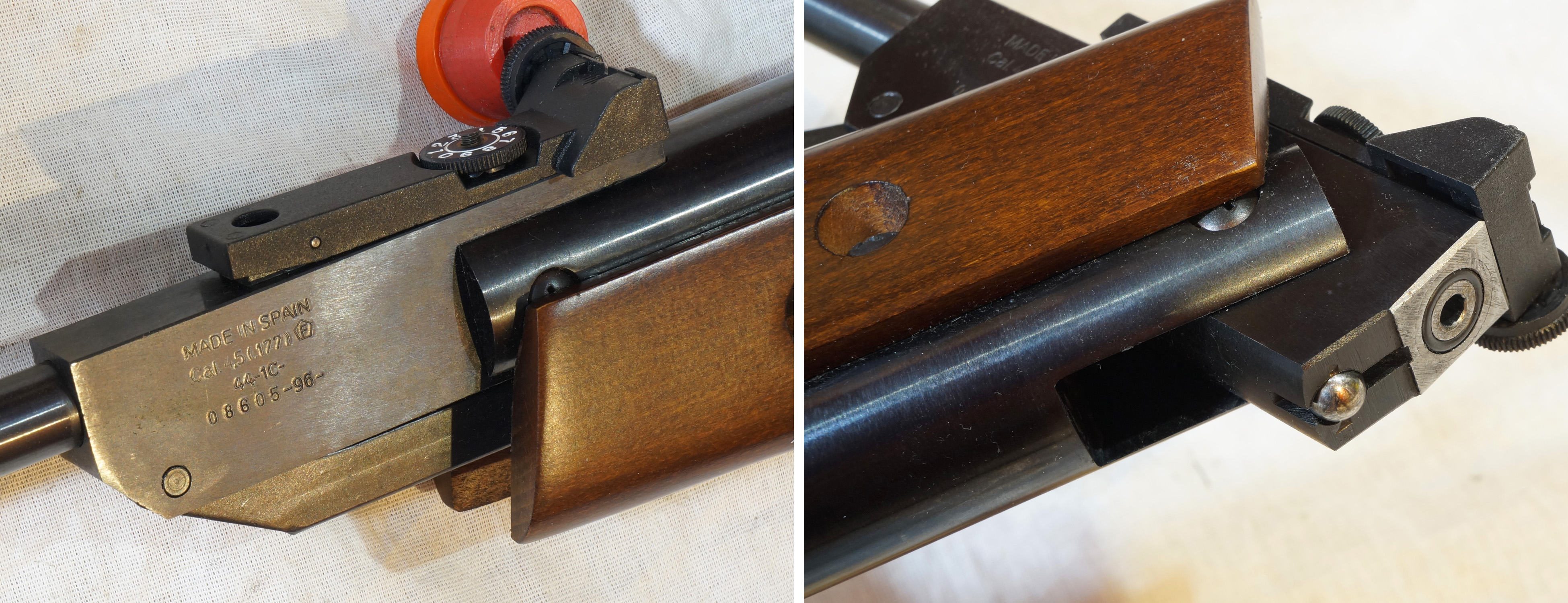

Великолепный, полностью регулируемый спусковой механизм независящий от усилия боевой пружины. Простой и надежный шарнир от старых моделей Walther. Качественный ствол.

И все это на фоне неудачной кинематики взведения, усилие взвода весьма высоко, а каленый поршень грызет мягкий компрессор. Любая б.у. норика, всегда имеет приличную дорожку, продранную поршнем. Рано или поздно это заканчивается невозможностью постановки на взвод.
Неудачное запирание. Шарик активно накатывает канаву в зоне уплотнения перепуска и расклепывает ответный зуб. Рано или поздно это заканчивается невозможностью открыть ствол..
На старых винтовках, воздух выходит через передние отверстия крепления ложа.

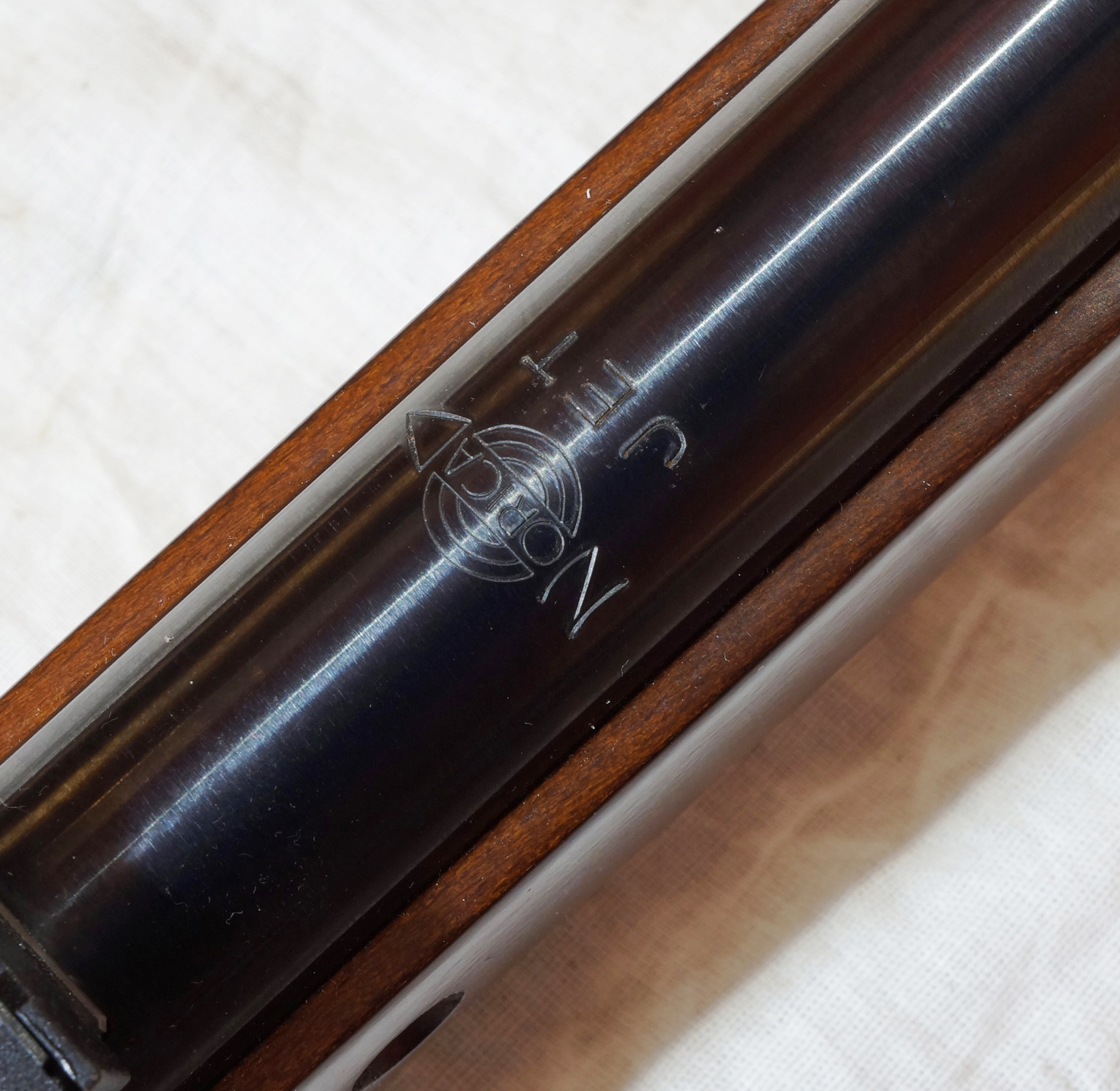

Неважное качество обработки железа в целом. На винтовках ужасная дульная фаска, ствол зачастую промят внутрь крепежом мушки.

На фоне всего этого примечателен и тот факт, что винтовка активно копируется китайцами


DSC03496.JPG DSC03116.JPG

Для разборки надо сначала снять ложе. Откручиваем один винт сзади и два по бокам, под пластиковыми крышечками.

DSC03121.JPG DSC03126.JPG

Дальше нам предстоит снять спусковой механизм и вытащить боевую пружину. Тут уже не все так просто.
Видим три штифта, выдавливаются они только в одну сторону, на себя, если винтовку расположить стволом влево. Первый выдавливается задний штифт, он держит пластиковую крышечку-заглушку. Не теряем закладную гайку.

DSC03131.JPG DSC03132.JPG

Дальше разборка норики невозможна без спец. приспособы. Нам необходимо. Приспособой продавить боевую пружину, которая давит на спусковой механизм. Выдавить два штифта на которых висит колодка спуска, вытащить колодку спуска, после чего все это дело можно отпустить..
Собирать еще веселее. Надо сжать пружину, глубоко внутри компресора, одновременно за ней установить спусковой механизм и не отпуская всего этого "третьей рукой" вставить штифты :)

Пару слов о спусковом механизме.
Спусковой механизм двухступенчатый. Ступенька достигается за счет разности передаточных плеч на спусковом крючке.
Спуск настраивается по усилию(пружинка сзади) Так же можно произвольно настроить соотношения плеч, достигая разного характера спуска, включить отключить предупреждение и т.д. Это достигается настройкой двух винтиков в спусковом крючке. Винтик слева первая ступень, винт справа вторая.
Спусковой механизм разгруженный. От усилия боевой пружины усилие спуска не зависит. Перекрытие шептал, при отложенном выстреле, возвращается на место.
Вот схема спускового механизма во взведенном состоянии, слева. И не взведенном, справа.

DSC03137.JPG DSC03135.JPG

Дальше, для того что бы извлечь поршень, нам потребуется снять ствол. Для этого откручиваем осевой винт отверткой PH2.
Зазор в рогах скомпенсирован тонкими пластиковыми шайбами. Сам зазор не велик. Все собрано плотно и работает хорошо.

DSC03138.JPG DSC03140.JPG

А вот с запиранием хуже. Шарик катается по уплотняемой поверхности перепуска, раскатывая дорожку. Страдает и ответный зуб, который со временем расклепывается. Сначала затрудняется процесс открывания ствола, со временем, от приложения силы процесс стремительно развивается и однажды случается, что ствол уже невозможно открыть. Впрочем все лечится напильником..

DSC03141.JPG DSC03142.JPG
DSC03143.JPG DSC03144.JPG

Теперь можно извлечь поршень.

DSC03145.JPG DSC03146.JPG DSC03148.JPG

Поршень очень твердый, в совокупности с неудачной кинематикой взвода, это приводит к задирам компресора. Поршень буквально рвет стенку компресора, оставляя глубокие, неравномерные канавы. Самый лучший выход в таком случае, это установка в поршень трех таблеток из латуни\бронзы, под углами в 120гр.

DSC05388.JPG DSC03385.JPG
